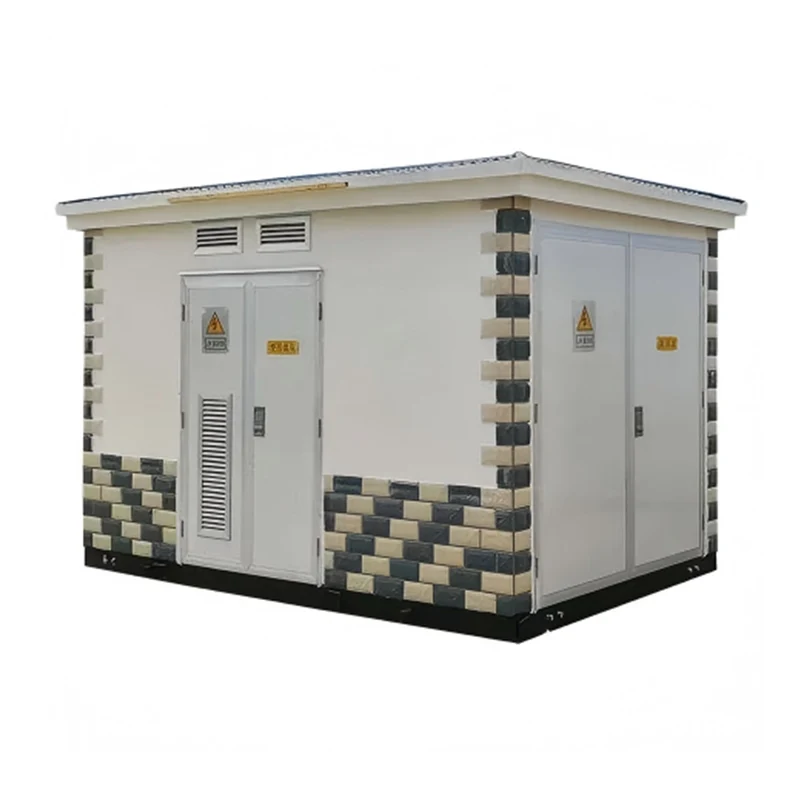

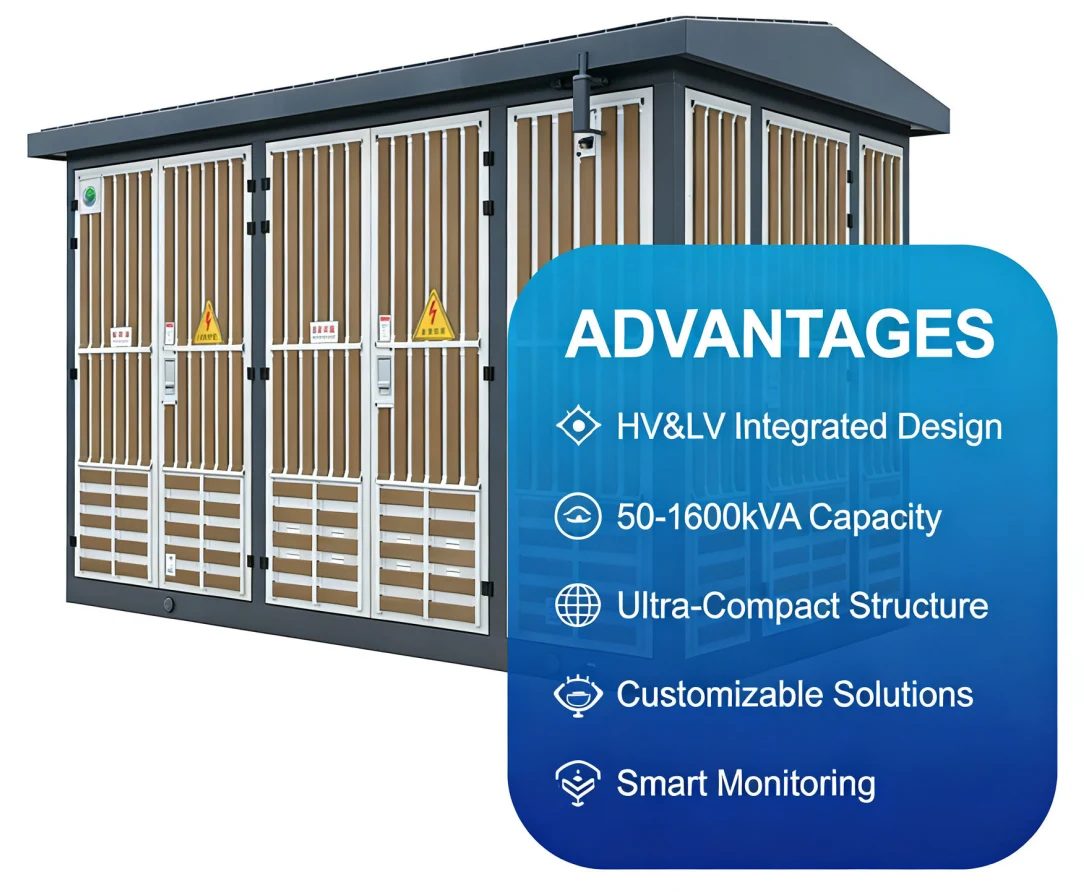

1250kVA Transformatorstation av europeisk boxtyp

JUCEG, som en professionell FoU- och tillverkningsfabrik för 1250kVA European Box Type Substation i Kina, specialiserar sig på massproduktion, strikt ISO-kvalitetskontroll och OEM/ODM-service.The European Box Type Substation är en förmonterad kraftdistributionsutrustning med medelstor till stor kapacitet. Transformatorstationen av European Box Type integrerar högspänningsställverk, transformatorer, lågspänningsdistributionsanordningar och extrautrustning i en fabriksförberedd stålkonstruktionslåda. 1250kVA European Box Type Transformatorstation är lämplig för kraftdistribution i urbana elnät, industriparker, kommersiella byggnader och nya energiprojekt. Denna kapacitet är av standardspecifikationer och finns vanligtvis i produkterna i YBW/YBP-serien, som stöder spänningsnivåer från 10kV till 35kV.

Vad är en transformatorstation av europeisk boxtyp?

The European Box-Type Substation är en förmonterad uppsättning kraftdistributionsutrustning som integrerar högspänningsställverk, distributionstransformatorer och lågspänningsdistributionsenheter i en förseglad metallkapsling. Det har sitt ursprung i Europa och används flitigt över hela världen. Dess designkoncept betonar modularisering, kompaktitet, högt skydd och miljöanpassning, och är lämplig för scenarier som uppgraderingar av stadsnät, ny energiintegration och industriell kraftförsörjning.

Kärndefinition och strukturella egenskaper

-Den europeiska transformatorstationen av boxtyp är en "nyckelfärdig" typ av kraftutrustning som integrerar högspänningsrummet, transformatorrummet och lågspänningsrummet i en traditionell transformatorstation i en eller flera standardbehållareliknande kapslingar, vilket möjliggör snabb utbyggnad och flexibel omlokalisering.

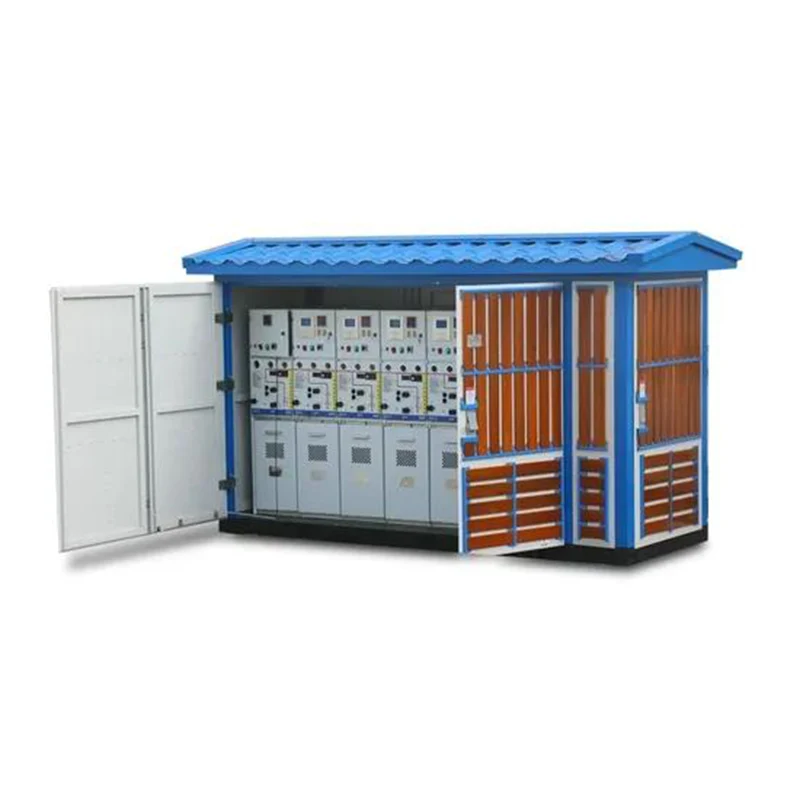

-Layouten antar en "högspänningsskåp + transformator + lågspänningsskåp" tredelad konfiguration, med varje funktionellt rum separat separerat och inte stör varandra.

-Den kompakta designen resulterar i en yta på endast 1/10 till 1/5 av den konventionella transformatorstationen för anläggningsbyggande för samma kapacitet, vilket gör den lämplig för områden med begränsat stadsutrymme.

-Höljet är vanligtvis tillverkat av galvaniserade stålplåtar eller kompositmaterial, med en skyddsnivå på IP44 till IP54, som kan motstå tuffa miljöer som regnstormar, saltdimma och damm.

-1250kVA Transformatorstation av europeisk boxtyp använder dubbla takbeläggningar, isoleringsmaterial och forcerade ventilationssystem för att anpassa sig till extrema temperaturer från -40°C till +40°C, vilket säkerställer en stabil drift av utrustningen.

-Optimerade värmeavledningsluftkanaler och bullerreducerande material resulterar i driftljud under 55 dB, vilket uppfyller bostadsområdenas miljöskyddskrav.

- Kapslingsmaterialet kan vara aluminiumlegeringsplåt, rostfri stålplåt, kompositplåt, glasfiberarmerad cementplåt, etc.

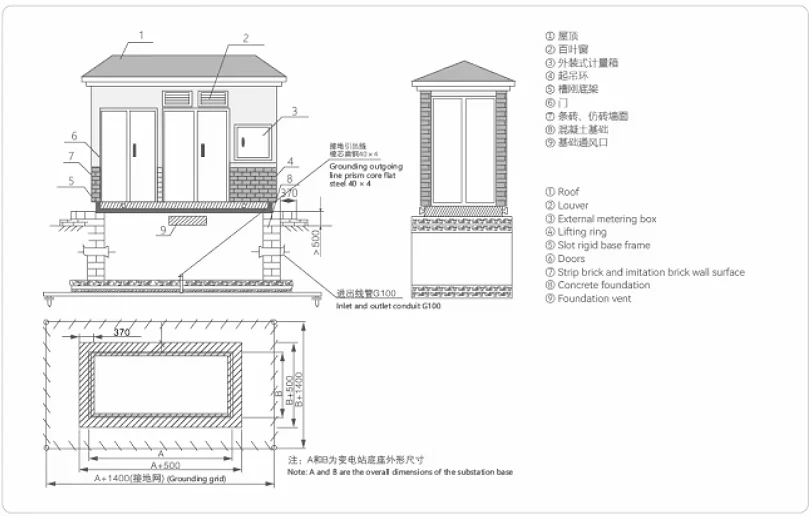

- Transformatorstationens bas är gjord av galvaniserat kanalstål eller cement, med stark korrosionsbeständighet och tillräcklig mekanisk hållfasthet.

- Taket applicerar dubbelskiktsstruktur, som har bra värmeisolering, strålskydd och ventilationseffekt.

- Varje avdelning i transformatorstationen är separerad av järnplattor för att bilda en oberoende liten kammare. Varje fack är utrustad med belysningsmöjligheter. Ovansidan av transformatorfacket är försett med en automatisk avgasanordning för att justera temperaturen på transformatorfacket.

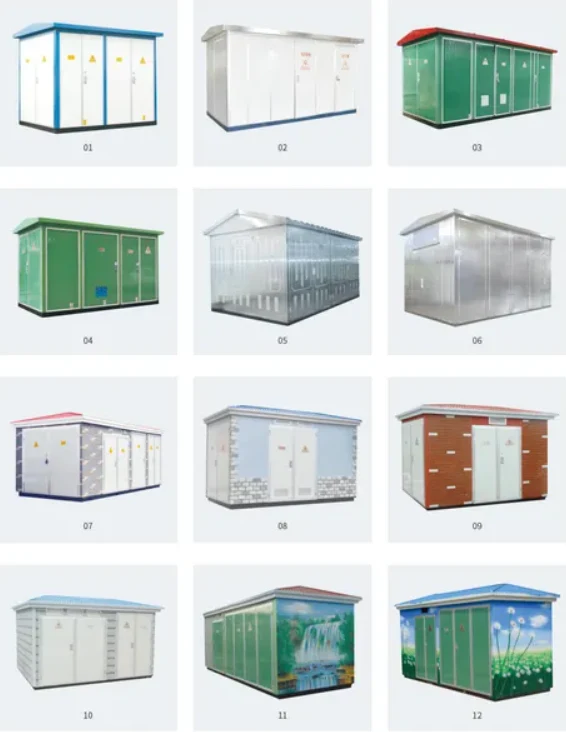

- Färgen på transformatorstationen kan anpassas för att passa den omgivande miljön.

- Transformatorn kan konfigureras med oljedoppad transformator eller transformator av torr typ.

Miljöförhållanden:

1. Hög omgivningstemperatur: +40ºC

2. Låg omgivningstemperatur: -25ºC

3. Medeltemperaturen inom en 24-timmarsperiod får inte överstiga 30 °C.

4. Höjd: <1000m

5. Kriterierna för relativ fuktighet (RH): Dagsmedelvärde för RH skulle inte vara mer än 95%; Månadsmedelvärde för AH skulle inte vara mer än 90 %

6. Horisontell acceleration är inte större än 0,4 m/s2 och vertikal acceleration är inte större än 0,2 m/s3.

7. Installationsplats: Installera på en plats fri från brand, explosionsrisk och kemisk frätande gas och väl ventilerade områden.

8. Monteringsplats lutning: inte mer än 5 grader

Implementeringsstandarder:

1. GB1094.1-2-2013 Power Transformator

2. GB/T6451-2015 Trefas oljesänkt transformator tekniska parametrar och krav

3. GB1094.3-2017 Power Transformator
