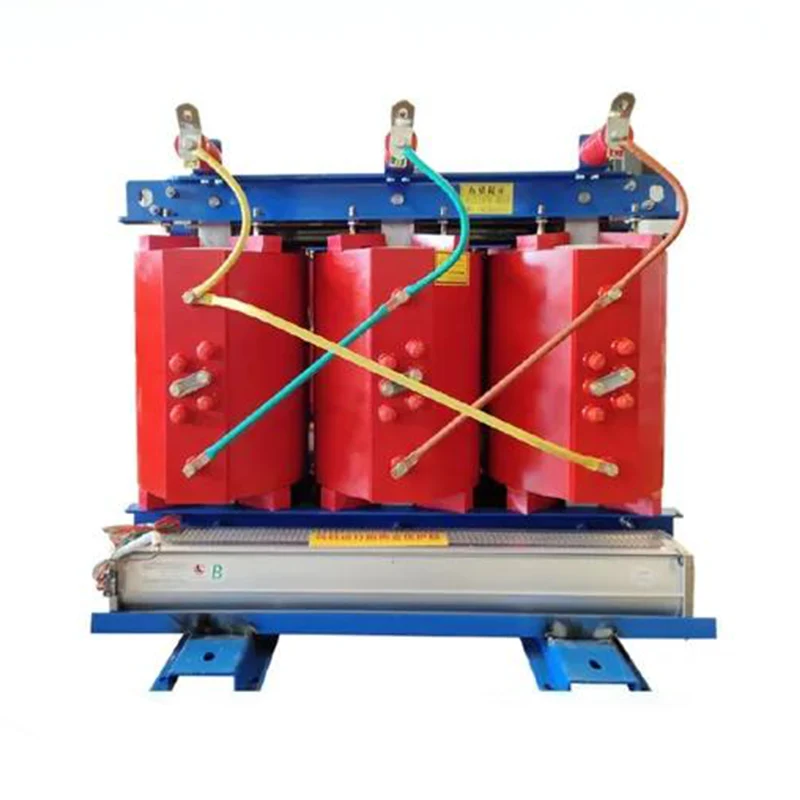

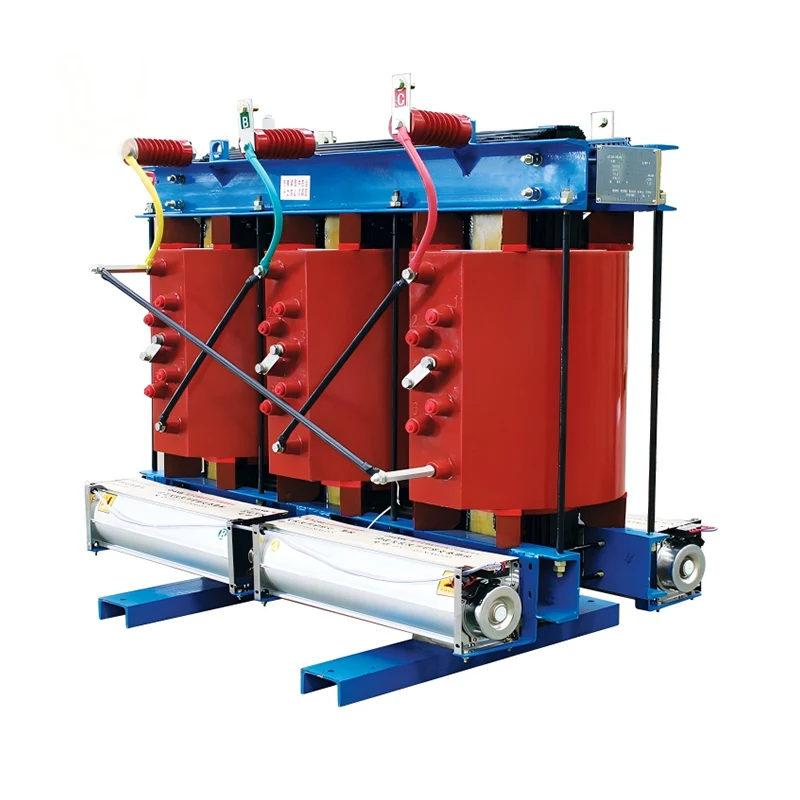

Kärntyp Torrtyp krafttransformator

Som professionell tillverkare vill vi ge dig JUCEG Core Type Dry Type Power Transformer. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans. Den hjärtliknande järnkärnstrukturen antas, där järnkärnkolonnen och oket bildar en sluten magnetisk krets, och lindningen är sleeved runt järnkärnkolonnen. Järnkärnan tillverkas vanligtvis genom att stapla högkvalitativa kornorienterade kallvalsade kiselstålplåtar med hög magnetisk konduktivitet för att minska tomgångsförluster och tomgångsström. Ytan på järnkärnan är belagd med specialharts för att förhindra fukt och rost och för att minska driftsljud. Lindningen är behandlad med epoxihartsgjutning eller impregneringsisolering för att bilda en höghållfast glasfiberstruktur, som har utmärkt elektrisk prestanda och mekanisk styrka. Isolerande rör placeras mellan hög- och lågspänningslindningarna för att öka den elektriska isoleringen, och distansblock och stödplattor används för att begränsa spolarna för att säkerställa lindningarnas stabilitet och tillförlitlighet. Kärntyp Torrtyp krafttransformator är huvudsakligen beroende av luftkonvektion eller forcerad luftkylning för värmeavledning. Vid användning av naturlig luftkylning (AN) kan transformatorn arbeta kontinuerligt med den nominella kapaciteten under lång tid. Vid användning av forcerad luftkylning (AF) förbättras värmeavledningseffektiviteten genom att öka antalet fläktar, och transformatorns uteffekt kan ökas med 50 %, lämpligt för intermittent överbelastningsdrift eller nödfallsöverbelastningsdrift.

Typer av torrtypstransformatorer:

1. Transformator av gjutharts torrtyp (CRT):

Använder epoxiharts för att kapsla in lindningar och skyddar dem från fukt, damm, korrosion och andra miljöfaktorer.

Lämplig för områden med hög luftfuktighet, inomhusinstallationer och brandriskområden på grund av dess icke-hygroskopiska, icke brandfarliga och underhållsfria natur.

Finns i klassificeringar från 25 kVA till 12 500 kVA, med en isoleringsklass på F (90°C temperaturökning).

2. Vakuumtrycksimpregnerad transformator (VPI):

Impregnates windings with class H polyester resin under vacuum and pressure, eliminating air gaps or voids in the insulation.

Förbättrar mekanisk styrka, dielektrisk styrka och termisk stabilitet.

Lämplig för utomhusinstallationer, seismiska händelser och temperaturfluktuationer på grund av dess robusta konstruktion, fuktbeständiga hölje och låga termiska expansionskoefficient.

Tekniska data

Fördelar

Utmärkt elektrisk isoleringsprestanda: Efter att ha impregnerats kan Core Type Dry Type Power Transformer helt penetrera epoxihartset in i lindningen, fylla mellanrummen mellan isoleringsmaterialen och förbättra den totala isoleringsprestandan. Det impregnerade lindningsisoleringsskiktet är enhetligt och tätt, vilket minskar risken för lokal urladdning och förbättrar transformatorns tillförlitlighet.

Förbättrad mekanisk hållfasthet: Efter impregnering stelnar epoxihartset tätt med lindningen och bildar en integrerad struktur, vilket förbättrar lindningens mekaniska styrka och vibrationsbeständighet. Impregneringsprocessen kan fixera isoleringsmaterialens position och förhindra att de lossnar eller förskjuts på grund av vibrationer eller temperaturförändringar.

Fukt- och mögelbeständighet: Impregneringsprocessen bildar en tät skyddsfilm på lindningsytan, som effektivt förhindrar att fukt kommer in och förhindrar att isoleringsmaterialen blir fuktiga och mögliga. Genom fukt- och mögelbeständighetsbehandling förlängs livslängden på transformatorns isoleringsmaterial, och fel orsakade av isoleringens åldrande minskar.

Förbättring av värmeavledningsprestanda: Impregneringsbehandlingen av Core Type Dry Type Power Transformer kan fylla mellanrummen mellan isoleringsmaterialen, minska luftskiktet och förbättra värmeledningseffektiviteten, vilket hjälper lindningen att avleda värme. I kombination med en rimlig ventilationsdesign kan den impregnerade torrtypstransformatorn också uppnå god värmeavledningsprestanda.

Kostnadseffektivitet: Jämfört med gjutningstyp kan impregneringsbehandlingen använda mindre epoxihartsmaterial i vissa fall, vilket minskar materialkostnaderna. Impregneringsbehandlingen är lämplig för lindningar av olika former och storlekar, har hög processflexibilitet och kan möta olika behov.
