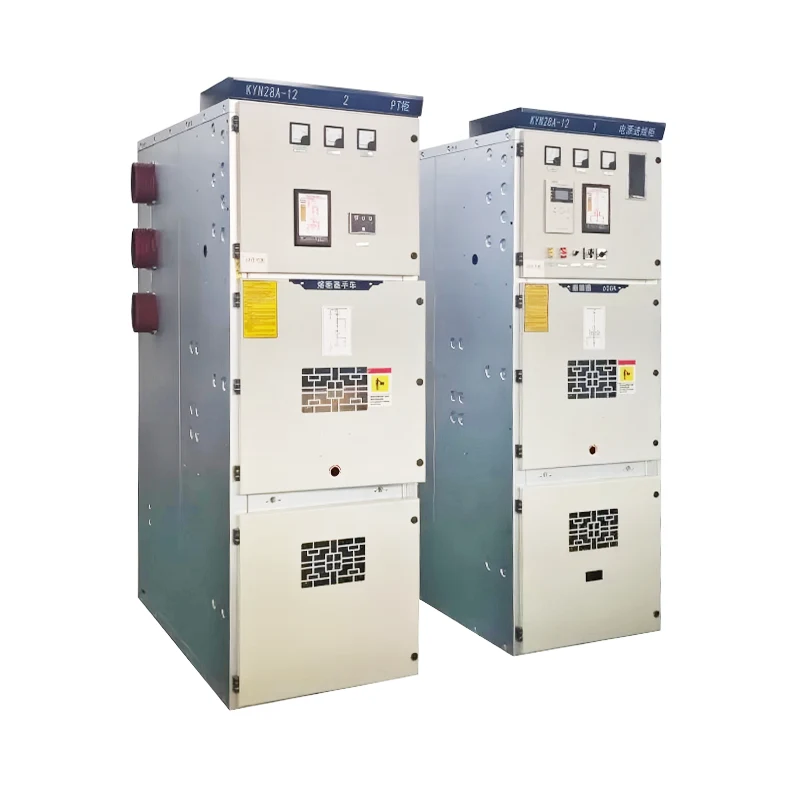

KYN28 24kV bepansrat avtagbart ställverk

Kina KYN28 24kV Armored Removable Switchgear-tillverkare – högkvalitativa OEM/ODM-leverantörer med konkurrenskraftiga priser! Funktioner som lastbrytare, strömbrytare och frånskiljare kan konfigureras enligt kraven. Enkel utbyggnad stöds, och framtida kapacitetsutbyggnad och renovering är också möjliga. KYN28 24kV Armored Removable Switchgear använder solid isoleringsskenor, vilket eliminerar risken för kortslutning mellan faser och förbättrar systemsäkerheten. Den kan integrera intelligenta övervakningsmoduler för att uppnå fjärrkontroll, datainsamling och feldiagnos. Metal Solid Isolated Switchgear stöder kommunikation med det överlägsna sändningscentret för att uppnå distributionsautomatisering.

Det 12kV metallisolerade ställverket kombinerar fördelarna med inomhusisolering och solid isolering:

Alla högspänningsströmförande komponenter är täckta med ett kraftigt isolerande skikt, som inte påverkas av faktorer som damm, fukt, kondensvatten och smådjur. Dess tillförlitlighet är extremt hög. Dielektricitetskonstanten för fasta isoleringsmaterial är mycket högre än för luft, så isolationsavståndet mellan spänningsförande komponenter kan avsevärt förkortas under samma spänningsnivå. Därför är denna utrustning mycket kompakt och kan spara utrymme, vilket är avgörande för inomhusdistributionsrum med begränsat utrymme. 12kV Metal Solid Isolated Switchgear eliminerar helt svavelhexafluoridgas, eliminerar risken för växthuseffekt och är ett idealiskt utrustningsval för gröna elnät. På grund av den fullständiga isoleringen av högspänningskomponenterna, även om skåpdörren öppnas, kommer operatören inte direkt i kontakt med de spänningsförande delarna, vilket säkerställer extremt hög personlig säkerhet. De interna brytarna och andra komponenter är gjorda av epoxiharts och kräver inga smorda rörliga delar, vilket uppnår livslångt underhållsfritt, vilket minskar drifts- och underhållskostnader och arbetsbelastning. Den kompakta storleken, lätta vikten hos 12kV metallisolerade ställverk, underlättar transport, installation och inomhuslayout. Den modulära designen gör det också bekvämt för framtida expansion.

Var kan detta ställverk användas?

12kV metallisolerade ställverk används ofta i kraftdistributionsområden som kräver säkerhet, tillförlitlighet och platsbesparande:

· Kommersiella byggnader: Underjordiska kraftdistributionsrum i kontorsbyggnader, köpcentra och hotell.

· Bostadsområden: Centrala kraftdistributionscentraler inom bostadsområdena.

· Industriföretag: Verkstadsstationer inom fabriker.

· Offentliga anläggningar: Kraftdistributionssystem för tunnelbanestationer, flygplatsterminaler, sjukhus, skolor, etc.

· Datacenter: I situationer där hög tillförlitlighet för strömförsörjning och hög utrymmesutnyttjande krävs.

· Nytt energifält: Stegstationer inomhus för solcells-/vindkraftsprojekt.

Standardspecifikation för metallisolerade ställverk

1. Märkspänning: 12 kV

2. Märkström: 630A / 1250A

3. Märkfrekvens: 50/60Hz

4. Omgivningstemperatur: inomhus -25 ℃ till 40 ℃; Utomhus: -35℃ till 40℃

5. Höjd: Standarden gäller områden upp till 1000 meter. För höjder över 1000 meter ska kapacitetsminskning genomföras i enlighet med standarden.

6. Relativ luftfuktighet: Dagsmedelvärde ≤ 95 % Månadsmedelvärde ≤ 90 %

7. Skyddsklass: IP4X (IP67)

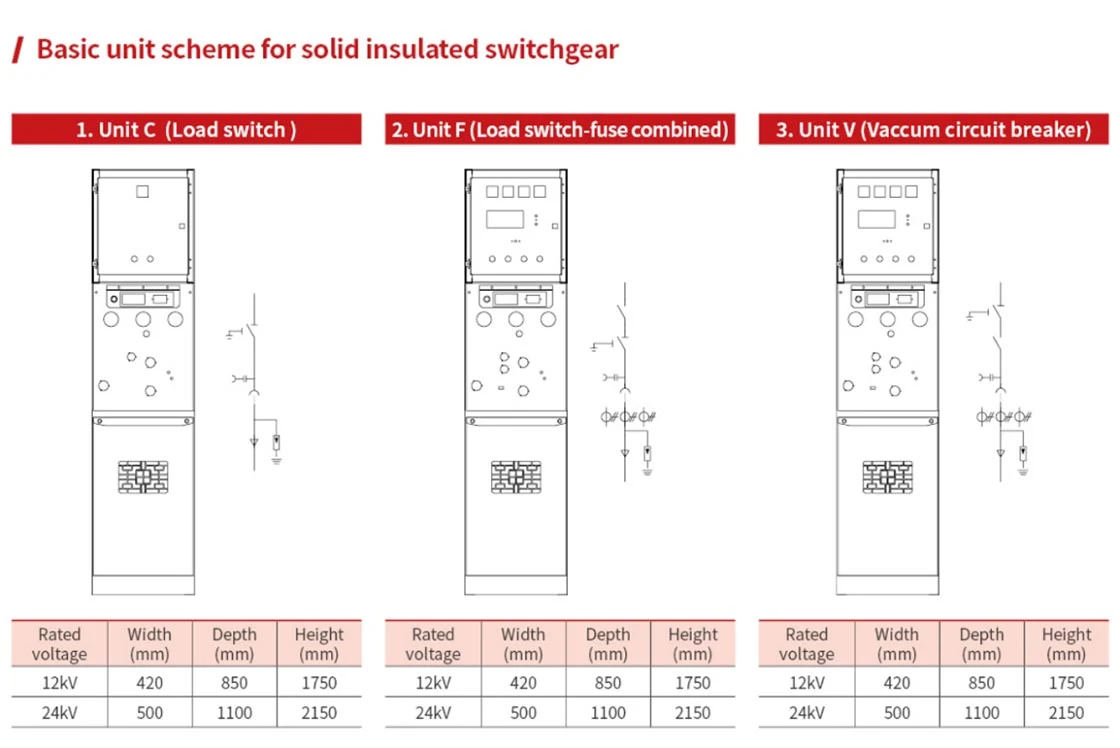

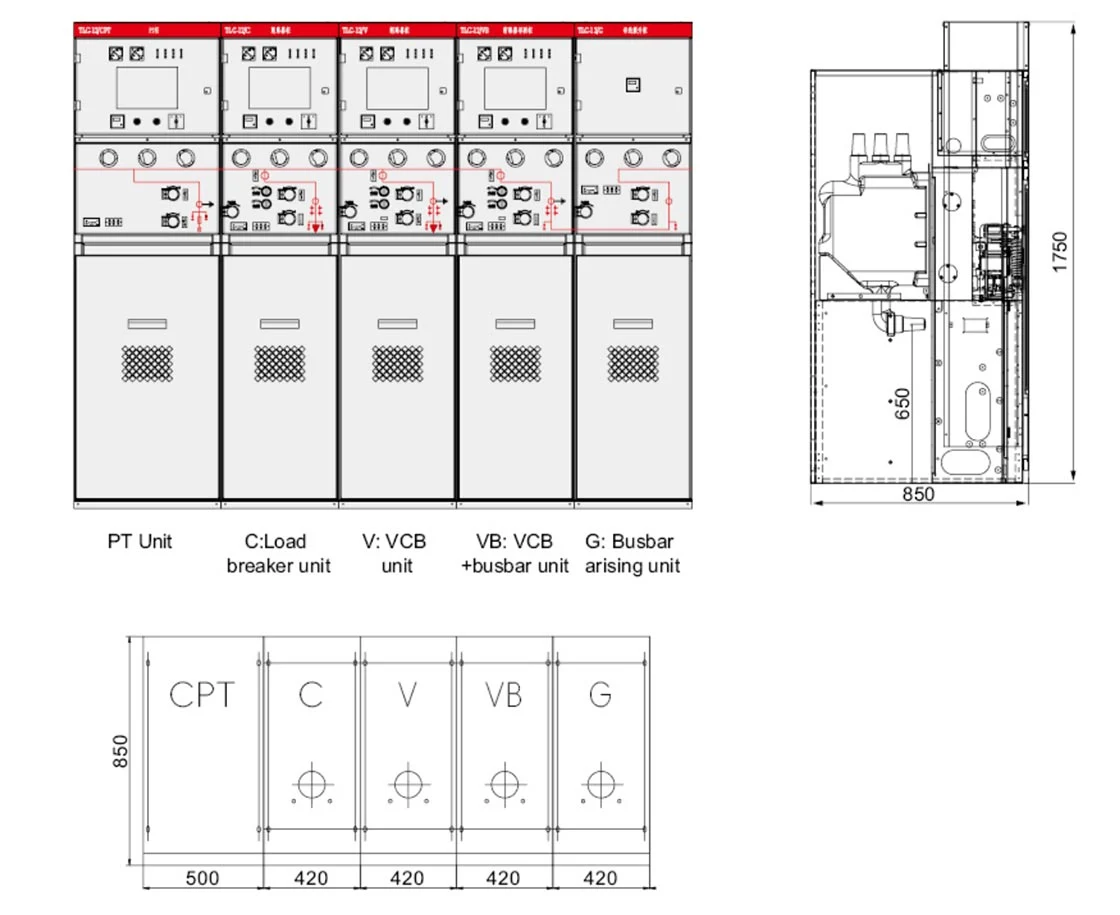

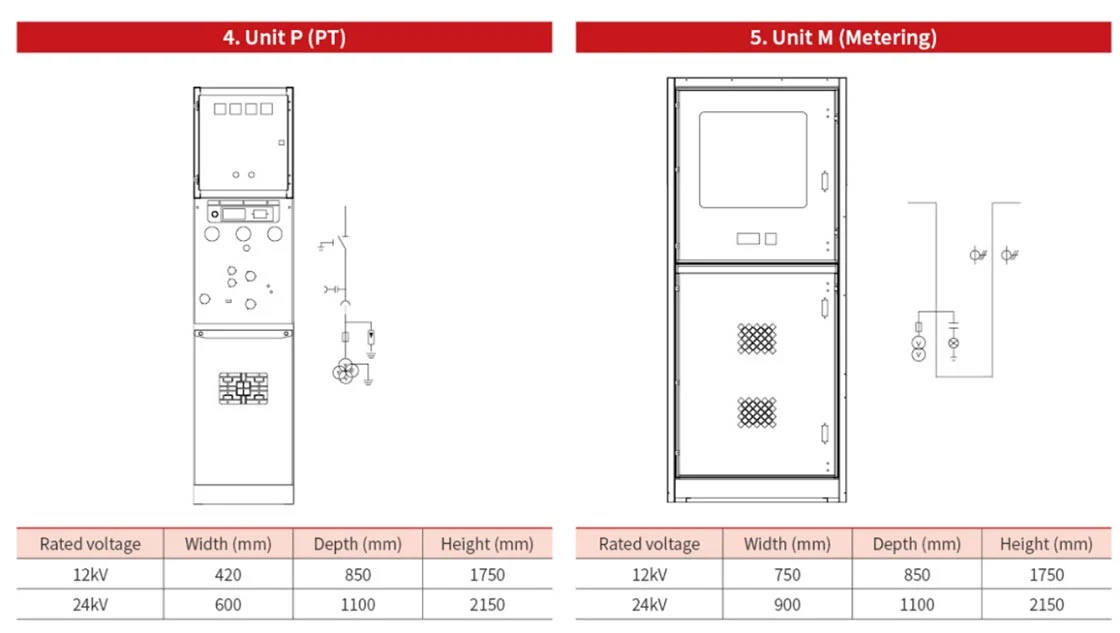

Ritning och mått
