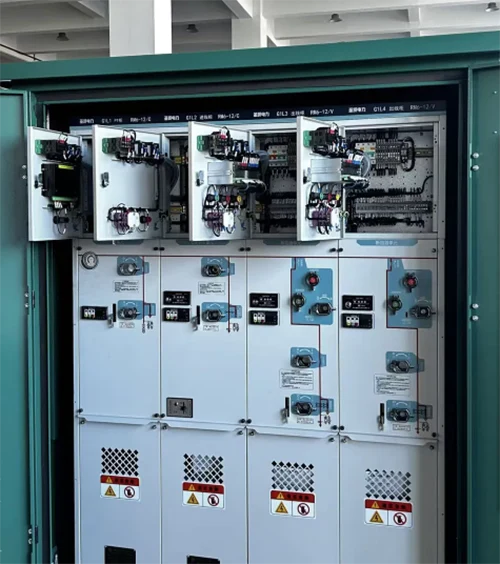

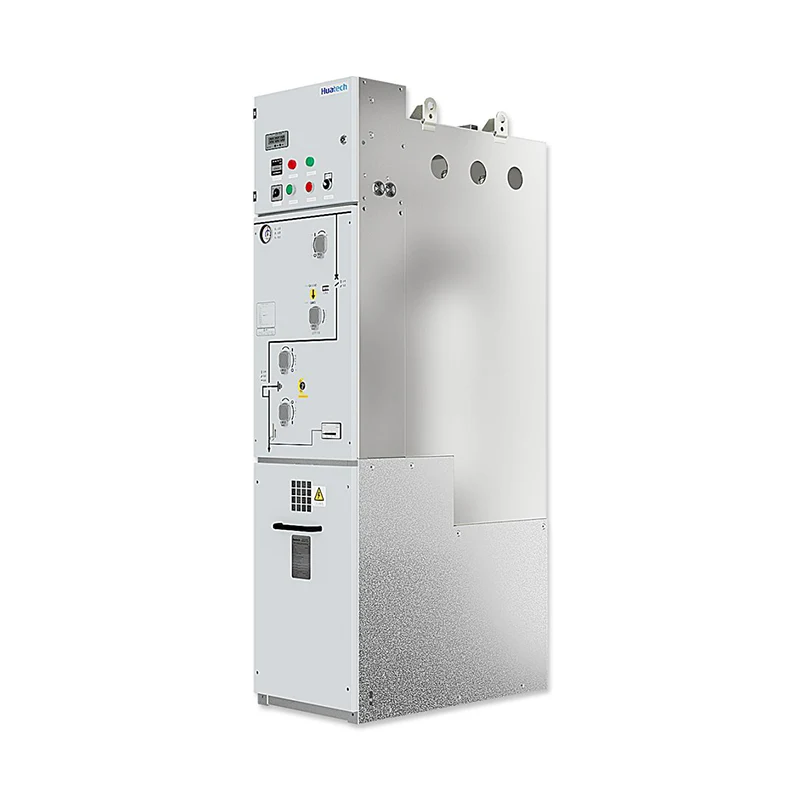

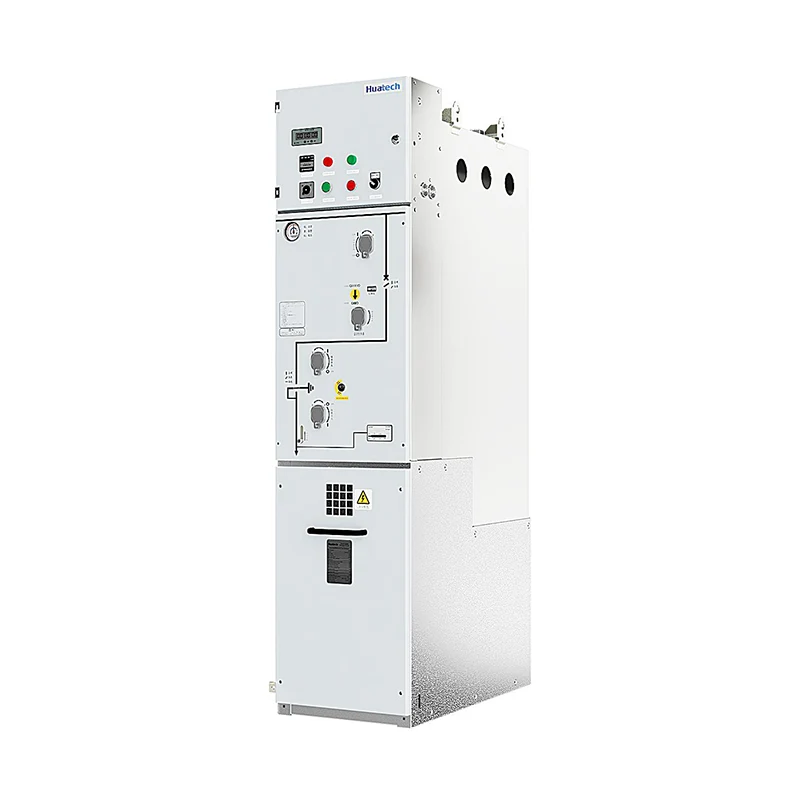

SM6 SF6 gasisolerad kompakt RMU

De flesta ställverk gör en storslagen entré och försvinner sedan gradvis in i ett underhållsschema fyllt med möten. Det är den sortens utrustning som kräver uppmärksamhet vid de mest olämpliga ögonblicken. SM6 Compact RMU tar helt motsatt väg. Den här anspråkslösa enheten anländer tyst, går in i sitt avsedda hörn och fortsätter sedan med att göra absolut ingenting anmärkningsvärt under de kommande trettio åren. Det finns inget drama, inga servicesamtal, ingen frenetisk midnattsfelsökning, inga panikslagna sökningar efter reservdelar som blev föråldrade för ett decennium sedan. SM6 SF6 Gas Isolated Compact RMU är bara en förseglad SF6-kammare som sköter sin egen verksamhet medan världen utanför upplever cykler av värme, fuktighet och damm. Sammansättningen söker inte igenkänning, utlöser inte larm och genererar inte pappersarbete. Det här är ingen spännande utrustning, och det är precis poängen.

Parametrar

En modulär arkitektur ligger i hjärtat av monteringen, vilket möjliggör flexibel konfiguration och enkel installation utan överdriven förberedelse på plats. Det helt förseglade SF6-isoleringssystemet eliminerar intern exponering för fukt och föroreningar, vilket ger pålitlig hands-off drift år efter år. Integrerade mekaniska förreglingar ger ett väsentligt lager av driftsäkerhet och förhindrar felsteg under växlingssekvenser. Samtidigt säkerställer högkvalitativa interna komponenter stabila långsiktiga prestanda över mellanspänningsdistributionsnätverk. SM6 SF6 Gas Insulated Compact RMU rymmer också en rad funktionella konfigurationer, inklusive lastbrytare, vakuumbrytare, säkringsskyddssystem och dedikerade mätenheter. Detta gör denna kompakta lösning anpassningsbar till olika applikationskrav utan att kompromissa med dess kärnlöfte om tyst livslängd.

Ansökningar

Ring Main Unit (RMU) används i stor utsträckning i kompakta transformatorstationer, transformatorstationer, stadsnät för kraftdistribution, solkraftverk, vindkraftverk och industriella kraftdistributionssystem.

Steg för produktinstallation

Förberedelse före installation

Innan du placerar SM6 SF6 Gas Isolated Compact RMU, se till att installationen sker i lugnt, torrt väder utan blåsande sand eller nederbörd. Den relativa luftfuktigheten bör hållas under åttio procent. Arbetsområdet måste täckas med antistatisk dammduk och golvet ska hållas rent. Thoroughly inspect the unit. Kontrollera att SF6-gastrycket och fukthalten uppfyller fabriksspecifikationerna. Kontrollera alla isoleringskomponenter för sprickor eller skador och bekräfta att tätningarna är intakta utan återanvända packningar. Fundamentet måste klara inspektion, med centrumavstånd och höjdavvikelser inom tio millimeter och den inbäddade bultens centrumavvikelse inte större än två millimeter. Betonghållfastheten bör vara helt härdad och verifierad.

Installationssteg

Lyft den förseglade enheten på plats med hjälp av lämplig rigg och en kran. Justera nivelleringsbultarna tills den vertikala inriktningen faller inom tillverkarens tolerans. Säkra skåpet enligt den fabriksnumrerade sekvensen, dra åt alla bultar med en kalibrerad momentnyckel. Använd inte mer än tre shims per punkt, med den totala stapeltjockleken under tio millimeter. Anslut inkommande och utgående kablar enligt elschemat. För plug-in-avslutningar, se till att kontaktstiftet sitter helt inuti bussningen för att förhindra spårning, och bekräfta att spänningskonen passar tätt utan överkomprimering. Fyll gasfacket med torr SF6 till angivet tryck och utför sedan en läckagekontroll. Alla metalldelar måste sammanfogas till en pålitlig jordanslutning. Tätningsspåret ska vara rent och fritt från repor. Applicera tätningsmedlet försiktigt, undvik migration in i gassidan. Den svetsade tanken uppnår typiskt ett årligt läckage under noll komma fem procent. Slutliga tester inkluderar mätning av isolationsresistans, verifiering av spänningsmotståndsspänning och funktionsbekräftelse av trelägesbrytarens mekaniska förregling. Öppna aldrig den gasfyllda kammaren om det inte är auktoriserat och vägledd av tillverkaren. Utrustningsrummet bör ha lågnivåventilation med luftväxling minst fyra gånger per timme, och personal som arbetar i trånga utrymmen rekommenderas att bära SF6- och syredetekteringsmonitorer.

Verkstad

Certifieringar och kvalificerade

FAQ

F1: Vilken typ av garantitäckning tillhandahålls?

Standardgarantin löper tolv månader från driftsättning eller arton månader från leverans beroende på vad som inträffar först. utökade villkor tillgängliga på begäran

F2: Hur lätt är det att köpa reservdelar?

Kritiska reservdelar hålls i regionalt lager med de vanligaste artiklarna som skickas inom tre till fem arbetsdagar

F3: Vilket rutinunderhåll krävs egentligen?

Visuell inspektion av tryckmätare och kabelavslutningar årligen kontroll av driftmekanismen med några års mellanrum beroende på växlingsfrekvens

F4: Kan den här enheten utökas senare om belastningen ökar?

Ja modulär arkitektur tillåter att ytterligare paneler kan läggas till med minimal omarbetning förutsatt att utrymme reserverats i den ursprungliga layouten

F5: Vilka certifieringar har den här utrustningen?

Monteringen innehar ISO 9001-certifiering plus typtestrapporter anpassade till relevanta IEC-standarder full dokumentation tillgänglig på begäran
