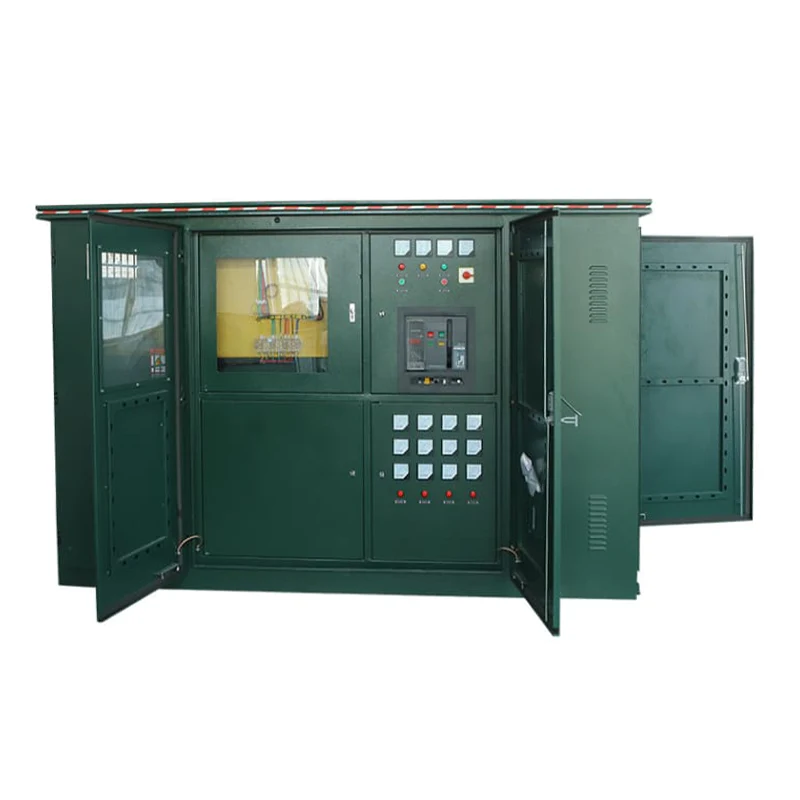

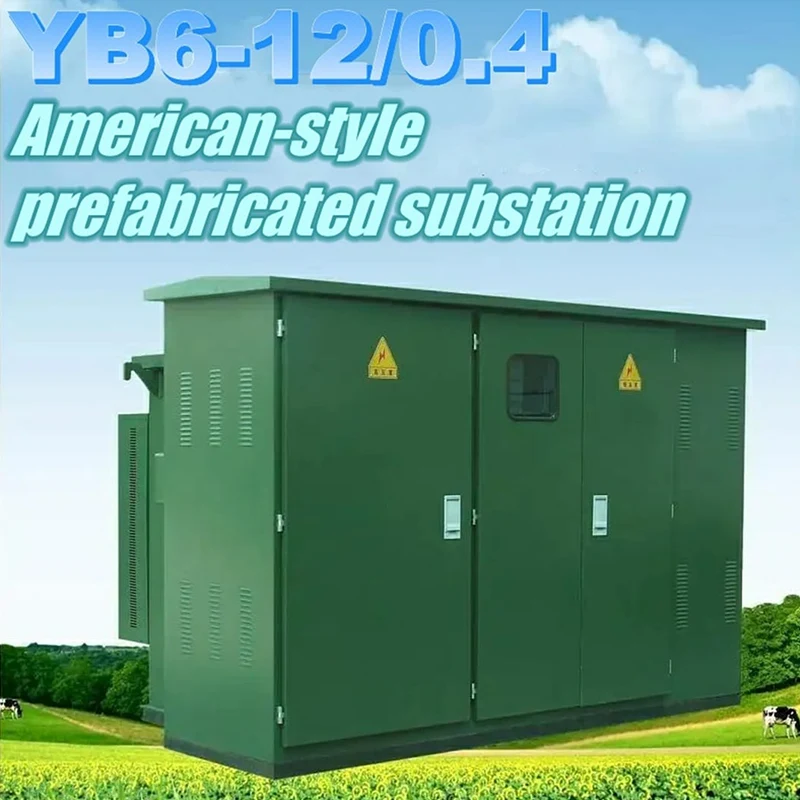

YB6 33kV American Prefabricated Box Substation

Som en professionell högkvalitativ JUCEG YB6 33kV American Prefabricated Box Transformatorstation tillverkare kommer vi att erbjuda dig den bästa servicen efter försäljning. Med en extremt liten yta är den mycket lämplig för urbana applikationer; den helt isolerade och förseglade designen eliminerar exponerade strömförande komponenter; det dubbla säkringsskyddet och ring/terminalflexibiliteten förbättrar kontinuiteten i strömförsörjningen; jämfört med traditionella transformatorstationer är installations- och underhållskostnaderna lägre; förmonterad och testad på fabriken kan den användas direkt för idrifttagning på plats; YB6 33kV American Prefabricated Box Substation erbjuder fördelar som intelligent övervakning, SCADA-integration och en mängd olika skalmaterialalternativ.

Prestandaegenskaper

1. Helt isolerad, helt förseglad, utan behov av frekvent underhåll, vilket säkerställer tillförlitligt skydd för personlig säkerhet;

2. Kompakt struktur, med en volym som endast är 1/3 - 1/5 av den för en likvärdig europeisk transformator, och en låg höjd;

3. YB6 33kV American Prefabricated Box Substation kan anta en box-typ struktur för att undvika kontaminering av transformatoroljan i tanken;

4. Högspänningssidan använder dubbelsäkringsskydd, vilket avsevärt minskar kostnaderna: den kan användas i ett ringnätverk eller som en terminal, och kabelhuvudet kan snabbt kopplas ur vid en belastningsström på 200A;

5. Boxkroppen använder en dubbelskiktskompositplatta av bikaketyp, med funktioner för värmeisolering och värmeavledning;

6. Ett elektroniskt fasförlustskydd läggs till på lågspänningssidan. När onormal spänning uppstår i systemet kan det snabbt koppla bort huvudströmbrytaren för inkommande ström;

7. Högspänningssidan använder oljenedsänkta lastbrytare eller SF6 lastbrytare, som kan uppgraderas elektriskt för att lägga grunden för distributionsnätets automation;

8. Använd oljesänkta S9 eller fler överlägsna transformatorer i S11-serien;

Arbetsmiljöförhållanden

Transport:

De fabriksutfärdade transformatorstationerna ska fyllas med 25# (eller 45#) transformatorolja enligt oljenivåmätaren i oljetanken. Under transport och hantering får transformatorstationen inte vändas eller vändas, och delar får inte träffas och inte heller utsättas för kraftiga vibrationer.

När YB6 33kV American Prefabricated Box Substation lyfts och flyttas på plats, bör särskild uppmärksamhet ägnas. Lyftkroken ska fästas på oljetankens lyftkrok och lyftningen ska utföras långsamt för att undvika att skada transformatorstationens ytfärg med stållinan och till och med få hela transformatorstationens tyngdpunkt att förskjutas, luta eller falla.

Installation:

När transformatorstationen installeras på plats bör uppmärksamhet ägnas åt skyddet av skåpets ytfärg. Det är inte tillåtet att tryckmätare, oljenivåmätare, termometrar, handtag på instickssäkringar och isoleringsbussningselement kolliderar, har sprickor etc. och skruvarna får inte sitta lösa.

Ta bort allt damm och smuts från utsidan av transformatorstationen, insidan av skåpdörren och ytan på isoleringsbussningen.

Kontrollera om märkskyltens data och produktcertifikatet för transformatorstationen stämmer överens med beställningsformuläret och kontrollera om dokument och reservdelar saknas enligt packlistan.

Anläggningsritningarna över transformatorstationens kablar och in-/utgående ledningar visas i figuren.

Underhåll:

De fabriksutfärdade produkterna har genomgått strikt montering och justering och behöver inte demonteras under installationen för att undvika att prestandan påverkas. Underhållet är begränsat till följande situationer:

Gör en provanalys av transformatoroljan en gång om året;

Om oljenivån sjunker, fyll på den omedelbart. Oljekvaliteten bör vara densamma som i tanken;

Efter att säkringen har gått, bör orsaken identifieras, och när du byter ut säkringskärnan, var uppmärksam på dess specifikation och modell bör vara densamma som den ursprungliga specifikationen och modellen.
