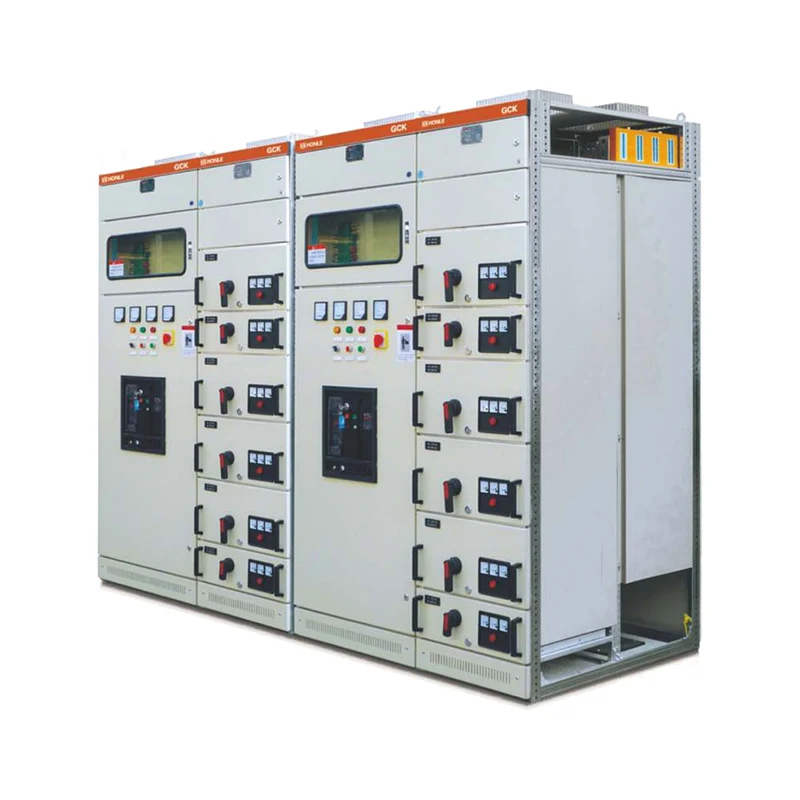

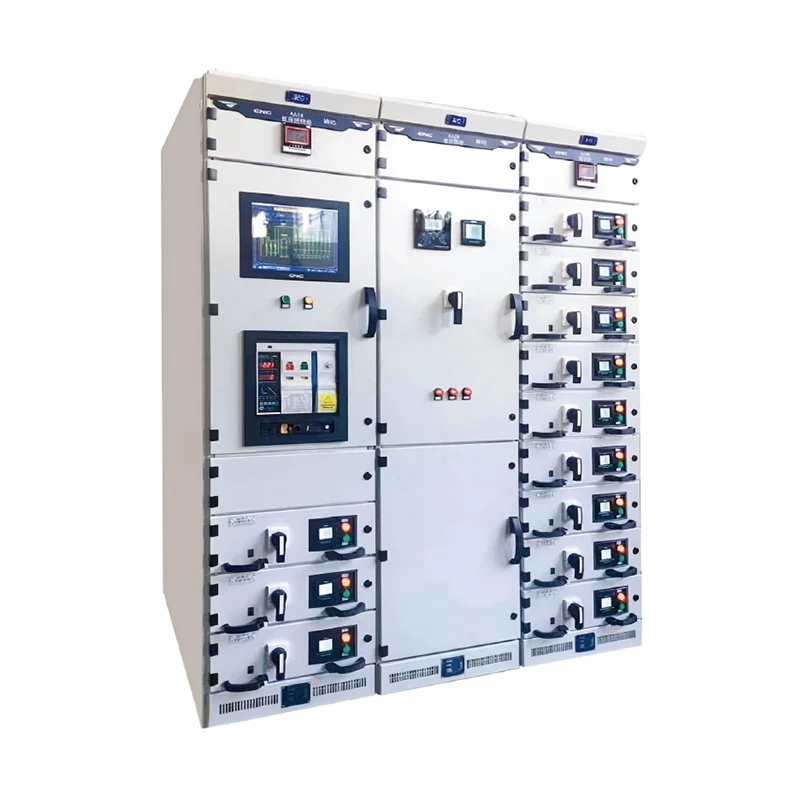

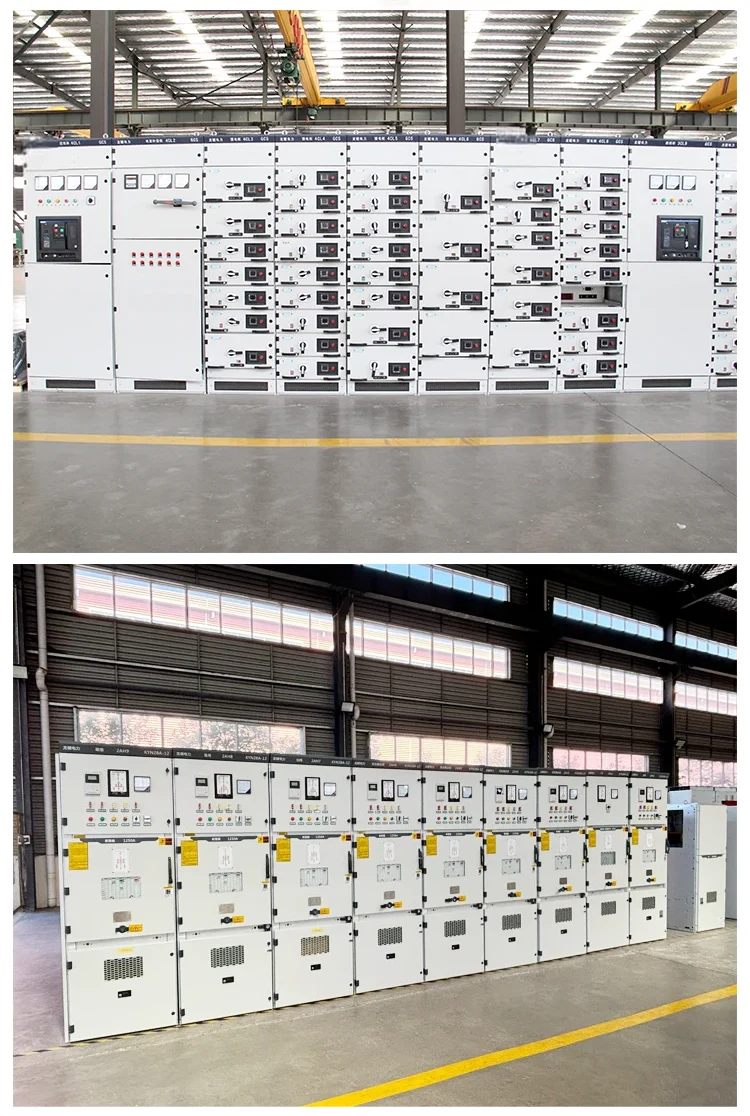

GCK Lågspänning utdragbart ställverk

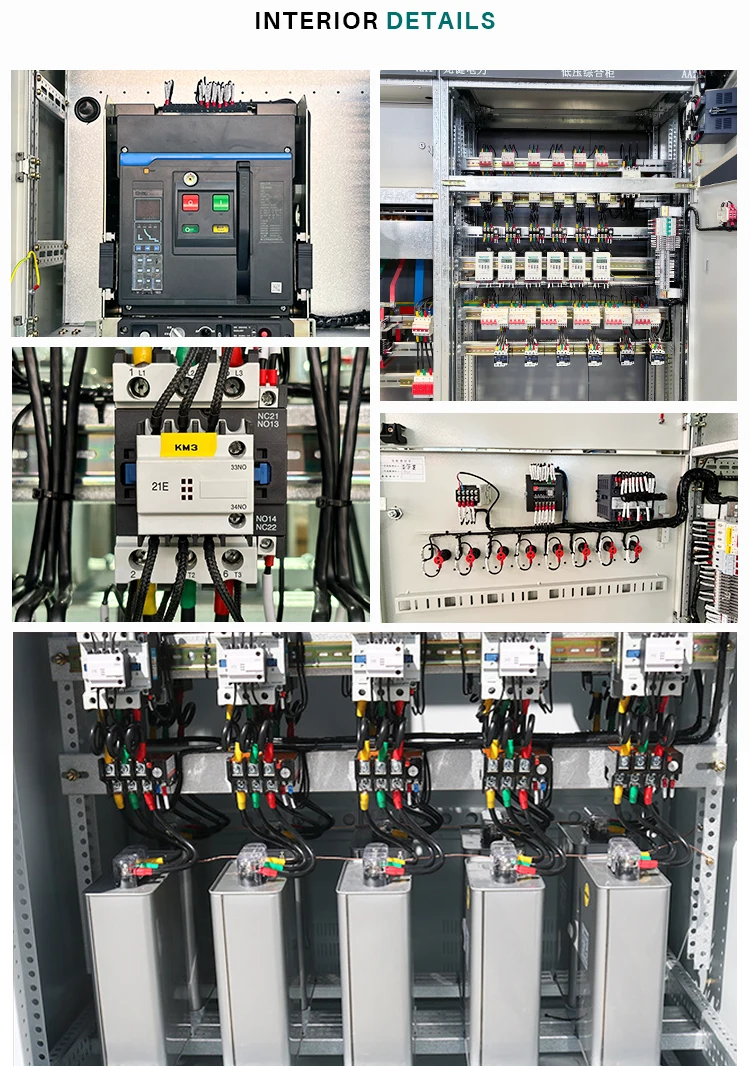

Du kan vara säker på att köpa JUCEG GCK Lågspänningsutdragbart ställverk från vår fabrik. Den kombinerade monteringsstrukturen är antagen, och alla komponenter i skåpsramen är anslutna med skruvar, vilket undviker svetsdeformation och spänningar och förbättrar noggrannheten och standardiseringsnivån. Skåpet är uppdelat i tre isolerade sektioner: samlingsskenkammare, funktionell enhetskammare och kabelkammare, vilket effektivt kan förhindra spridning av olyckor och underlätta underhåll under spänning. Skyddsnivån kan nå IP30/IP40. Lådenheten är utrustad med ett mekaniskt förreglingssystem som stöder underhåll under spänning. Huvudkretskontakten till GCK Low Voltage Drawable Switchgear har ett flamskyddande tekniskt plasthölje för tätning, och ventilstrukturen stängs automatiskt när lådan dras ut, vilket garanterar driftsäkerhet. Utdragningen och insättningen av den funktionella enheten (lådan) är spakoperationer som är bekväma och pålitliga att använda. Lådenheten och luckan är mekaniskt låsta av huvudströmbrytarens manövermekanism. När huvudströmbrytaren är i stängt läge kan dörren inte öppnas, vilket underlättar säkert underhåll av elektrisk utrustning. Komponenterna har stor mångsidighet, god användbarhet och hög standardiseringsnivå. Höjden på lådenheten är modulariserad, vilket gör den enkel att kombinera och utöka efter behov.

Tekniska specifikationer

Märkspänning: AC 380V, 660V

Märkström: Horisontell samlingsskena upp till 4000A, Vertikal samlingsskena upp till 1600A

Nominell korttidsmotståndsström: RMS-värde 50kA, 80kA, toppvärde 105kA, 176kA

Skyddsklass: IP30, IP40

Den omgivande lufttemperaturen runt GCK Lågspänningsuttagbart ställverk överstiger inte +40 ℃, är inte lägre än -5 ℃ (vissa produkter kan vara så låga som -25 ℃), och medeltemperaturen inom 24 timmar överstiger inte +35 ℃. Den relativa luftfuktigheten överstiger inte 50 % vid den högsta temperaturen på +40 ℃, och kan ha en högre relativ luftfuktighet vid lägre temperaturer.

Höjd över havet överstiger inte 2000m (vissa produkter kräver inte mer än 1000m). Föroreningsgrad 3.

Instruktionsmanual

1. Installation:

Innan installationen är det nödvändigt att kontrollera om GCK Low Voltage Drawable Switchgear är intakt och om det har varit fuktigt. Kontrollera även om det saknas delar eller skador under transporten enligt packlistan.

Växelskåpet bör installeras på en ren, torr och välventilerad plats. Undvik att installera den på platser med frätande gaser, ångor eller explosivt damm.

Under installationen, följ produktens installations- och bruksanvisning för att säkerställa korrekt installationssekvens och att installationskvaliteten uppfyller standarderna.

När du monterar kopplingsskåpet i sektioner, använd bultar för att dra åt skarvhålen för att säkerställa en stadig och pålitlig anslutning mellan skåpen.

2. Funktion:

Före drift, kontrollera om den elektriska utrustningen och kablarna inuti kopplingsskåpet överensstämmer med ritningskraven, om plintarna är märkta med siffror och om kablaget är snyggt och stadigt.

Under drift, följ noggrant driftsprocedurerna för att undvika oavsiktlig användning som kan orsaka utrustningsskada eller personskada.

Utdragning och insättning av lådenheten bör utföras när huvudströmbrytaren är i öppet läge för att säkerställa säker drift.

Det finns en mekanisk spärranordning mellan manövermekanismen och dörren. Endast när huvudströmbrytaren är i öppet läge kan dörren öppnas, vilket underlättar underhåll och byte av elektrisk utrustning.

3. Underhåll:

Rengör och inspektera regelbundet GCK-lågspänningsutdragbart ställverk för att säkerställa att utrustningens yta är ren och fri från damm och att den elektriska utrustningens kontakter är i gott skick.

Kontrollera regelbundet tillförlitligheten hos den mekaniska förreglingen och den elektriska förreglingen för att säkerställa säkerheten för utrustningens funktion.

Kontrollera och testa regelbundet om alla mätare och reläer fungerar korrekt för att säkerställa utrustningens normala skyddsfunktion.

Inspektera och testa regelbundet jordningsenheten i kopplingsskåpet för att säkerställa att jordningsenheten är stadig och pålitlig.
