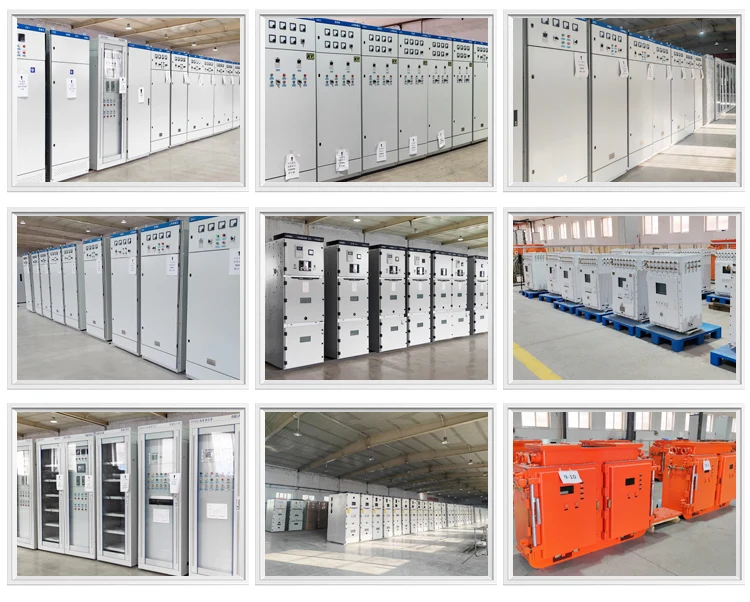

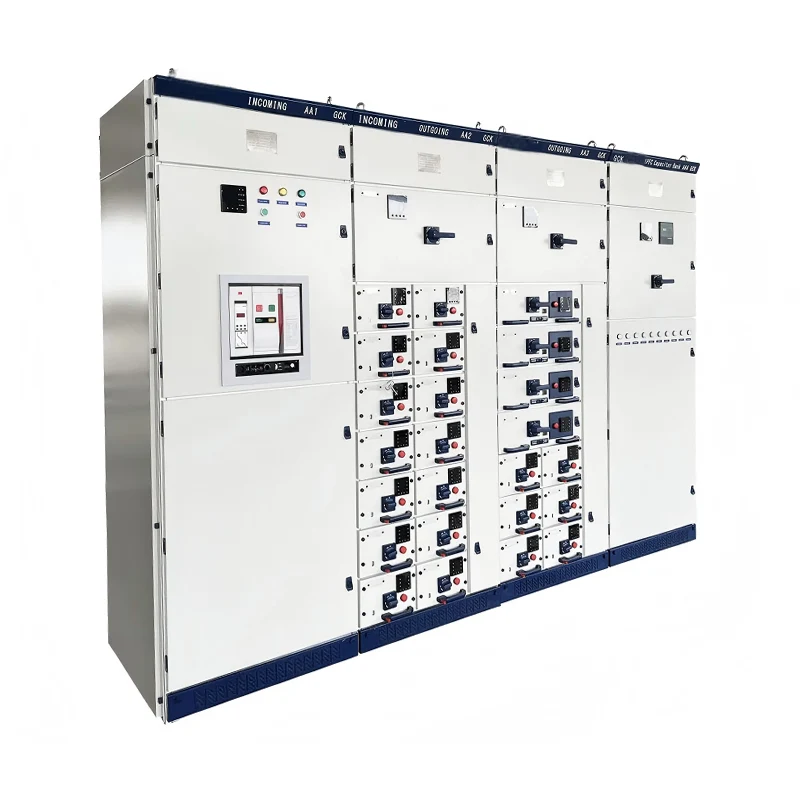

GCS lågspänningsutdragbart ställverk

JUCEG är en tillverkare och leverantör som specialiserat sig på att leverera GCS utdragbara lågspänningsställverk. GCS lågspänningsutdragbara ställverk har använts i stor utsträckning av strömanvändare och är lämpliga för distribution, centraliserad styrning av elmotorer, reaktiv effektkompensation, etc. i kraftgenerering och kraftförsörjningssystem med en trefas växelströmsfrekvens på 50 (60) Hz, 0V, 50 (60) Hz. 660V), och en märkström på 4000A eller lägre. GCS utdragbara lågspänningsställverk har använts i stor utsträckning i stora kraftverk, petrokemiska system och andra platser med höga automationsnivåer och krav på datorgränssnitt. Som en lågspänningsdistributionsenhet för trefas växelström med en frekvens på 50 (60) Hz, en märkspänning på 380V (400V, 660V) och en märkström på 4000A eller mindre, används den i kraftgenerering och försörjningssystem för distribution, centraliserad styrning av motorer och spelar en viktig roll för reaktiv effektkompensation.

Tekniska specifikationer

Märkspänning: Huvudkrets AC 380V (400V, 660V), hjälpkrets AC 220V, 380V (400V), DC 110V, 220V.

Märkfrekvens: 50 (60) Hz.

Nominell isolationsspänning: 660V (1000V).

Märkström: Horisontell buss ≤ 4000A, Vertikal buss (MCC) 1000A.

Nominell korttidshållfasthet Bussström: 50kA, 80kA (1s).

Nominell topptålighetsström för buss: 105kA, 176kA (0,1s).

Strömfrekvenstestspänning: Huvudkrets 2500V/1min, hjälpkrets 1760V/1min (vissa material nämner 2000V/1min).

Typer av ställverk: Utdragbar vs. Fast

Utdragbara och fasta ställverk har distinkta egenskaper som tillåter användning i olika situationer i elektriska kraftsystem. GCS utdragbara lågspänningsställverk är gjorda för applikationer där varierande faktorer och enkel räckvidd är mycket viktigt. Dessa system tillåter en enda utdragning av den specifika komponenten, vilket inte påverkar hela systemet, vilket förenklar underhålls- och uppgraderingsprocesserna. Denna typ av ställverk är lämplig i komplexa kraftsystem eftersom stilleståndstider måste undvikas så mycket som möjligt. Å andra sidan är fasta växlar genomgående mer hållbara och billigare; den är dock inriktad på områden där underhåll av tillgångar är sällsynt och efterfrågan på utbyte av utrustning är låg. De ger en relativt mer begränsad lösning, vilket är ett måste i vissa begränsade installationer.

När man granskade de tre bästa sökresultaten uppstod en trend från sökningen, som fokuserade på några viktiga tekniska parametrar som skiljer dessa typer av ställverk:

· Tillgänglighet: Det största problemet med de enheter som är uttagbara är att de lätt kan nås, vilket möjliggör enkelt och snabbt underhåll, reparation och utbyte av komponenterna, vilket är fallet med system som har höga krav på drifttid.

· Kostnad: Fasta ställverk är dock att föredra, särskilt av kostnadsskäl, eftersom de är billigare på grund av enkel struktur och låga underhållskrav.

· Storlek: Fasta ställverks kompakta karaktär anges också som den största fördelen i situationer där det rör sig om rumslig placering.

Hur fungerar ett GCS-utdragbart ställverk?

1. Övergripande funktion och sammansättning:

GCS utdragbara lågspänningsställverk är en trefas växelströmsdistributionsenhet med en märkspänning på 380V (expanderbar till 400V och 660V) och en märkström på upp till 4000A (förbättrad version kan nå 6300A). Dess kärnfunktioner inkluderar kraftdistribution, centraliserad styrning av elmotorer och reaktiv effektkompensation. Det används ofta i kraftverk, petrokemisk industri, metallurgi, textilier, höghus och andra industriers kraftdistributionssystem.

2. Modulär låddesign:

Växelskåpet har en struktur av lådtyp. Varje låda är en oberoende funktionell enhet, med en höjdmodul på 160 mm. GCS utdragbara lågspänningsställverk uppdelade i fem storleksserier: 1/2 enhet, 1 enhet, 1,5 enhet, 2 enheter och 3 enheter. Höjden på lådan kan justeras samtidigt som bredd och djup är fasta, vilket säkerställer utbytbarheten av samma funktionella enheter. Lådpanelen är försedd med lägesindikatorer som "öppna", "stäng", "testa" och "uttag", och levereras även med en mekanisk spärranordning för att förhindra oavsiktlig användning. Lådan skjuts framåt genom ett skjutspår och en skjutblocksstruktur, och fjädergränslåsanordningen förbättrar stabiliteten och förhindrar överhettning av komponenter eller att lådan lossnar.

3. Funktionsrumsisolering och samlingsskenor:

Skåpet är uppdelat i funktionellt rum, samlingsskenarum och kabelrum. Varje rum är strikt isolerat för att förhindra spridning av fel. Det funktionella enhetsrummet rymmer lådenheten, samlingsskenrummet arrangerar den horisontella samlingsskenan och kabelrummet förverkligar upp- och nergång och utgång av kablar. Den horisontella samlingsskenan är anordnad i ett horisontellt läge på baksidan av skåpet, vilket förbättrar förmågan att motstå elektriska krafter och gör att huvudkretsen har hög kortslutningsstyrka (den dynamiska stabila strömmen kan nå 76kA). Den vertikala samlingsskenan har en märkström på 1000A (för MCC-skåp), vilket uppfyller kraven för kraftdistribution med stor kapacitet.

4.Elektrisk anslutning och adapterdesign:

Plug-in och adapter: De inkommande och utgående linjerna i lådan använder olika antal remsstrukturer av plug-in komponenter enligt aktuell storlek för att säkerställa tillförlitlig kontakt. 1/2-enhetslådan är ansluten till kabelfacket via adaptern av typen ZJ-2 på bakplattan. Enhetslådan antar stång- eller rörstrukturen hos ZJ-1-adaptern för att minska temperaturökningen och förbättra tillförlitligheten. Kabelutrymmets design av GCS utdragbara lågspänningsställverk stöder både övre och nedre inkommande och utgående ledningar. Strömtransformatorn med nollsekvens är placerad i facket för enkel installation och underhåll. Bredden på facket kan väljas till 240 mm eller 440 mm för att möta olika krav på kabelkvantitet.
