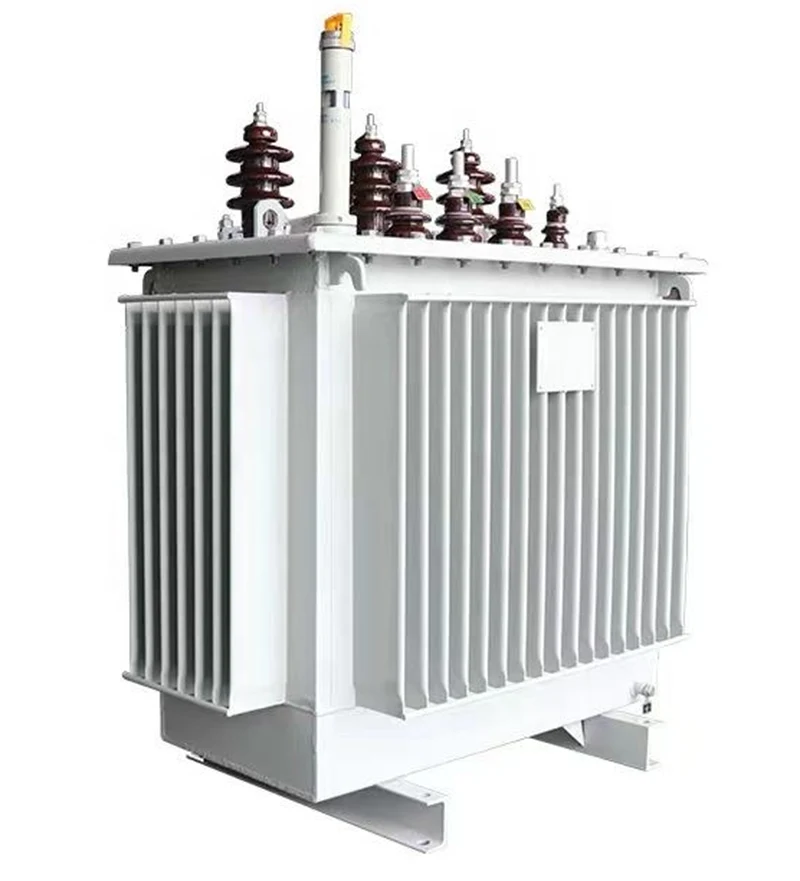

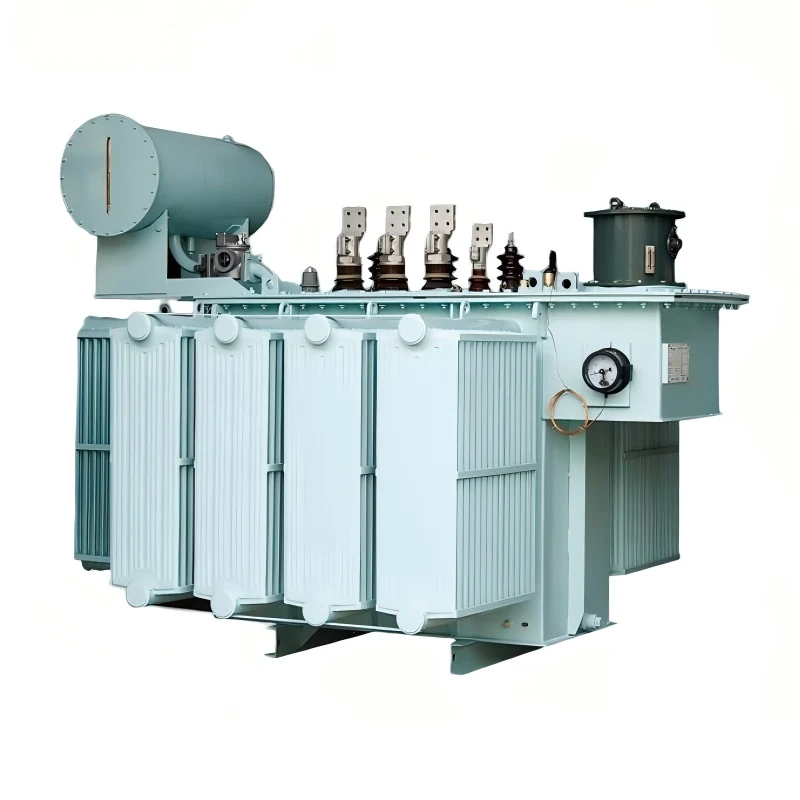

JUCEG, som en professionell FoU- och tillverkningsfabrik för 35kV Three Phase Oil Immersed Transformer i Kina, specialiserar sig på massproduktion, strikt ISO-kvalitetskontroll och OEM/ODM-service. Genom att använda högkvalitativa material och avancerade designtekniker uppnår den miniatyrisering, med liten storlek, lätt vikt och enkel installation och transport. Den antar nya energibesparande tekniker, som har mer betydande energibesparande effekter jämfört med traditionella transformatorer, särskilt under lätta och obelastade förhållanden, samtidigt som den bibehåller hög energieffektivitet. 35kV trefas oljenedsänkt transformator har spänningsregleringsfunktion för belastning, som direkt kan justera spänningen under belastning utan att stoppa maskinen. Det är bekvämt att använda, ekonomiskt praktiskt och har högre effektivitet.
Det kan stabilt mata ut spänning, effektivt minska spänningsfluktuationer och brus och har god isoleringsprestanda, vilket kan förhindra elektriska olyckor. Skalet och isoleringsmaterialen har god väderbeständighet och korrosionsbeständighet och kan anpassa sig till olika tuffa miljöförhållanden, vilket säkerställer långsiktig stabilitet.
|
Parameter |
Detaljer/Specifikationer |
|
Nominell effekt |
500 kVA ~ 20 000 kVA |
|
Ingångsspänning |
33 kV / 35 kV |
|
Utspänning |
0,4 kV / 0,69 kV / 1 kV |
|
Bedömd frekvens |
50 Hz / 60 Hz |
|
Kapacitet |
1 000 L ~ 12 000 L |
|
Kylningsmetod |
ONAN (naturlig oljekylning)/ONAF (oljeluftkylning) |
|
Impedansspänning |
4 % ~ 6 % |
|
Lastförlust |
< 2 W/kVA |
|
Kortslutningsförlust |
≤ 2 % |
|
Omgivningstemperatur |
-5 °C~40 °C (Högtemperaturversion stöder högtemperaturbeständig design) |
|
Vikt |
2000 kg ~ 25 000 kg |
|
Yttre mått |
Anpassad efter effektmodell: 2,0m x 3,5m x 6,0m |
|
Isoleringsnivå |
F-grad (155 °C)/H-grad (180 °C) |
|
Seismiskt motstånd |
Grad 8 seismiskt motstånd, lämplig för komplexa geologiska miljöer |
|
Bullernivå |
≤ 65 dB (lågbrusdesign, lämplig för stads- och industriområden) |
|
Energibesparande prestanda |
Effektiv design som uppfyller internationella energieffektivitetsstandarder och minskar energiförbrukningen |
|
Långsiktig stabilitet |
Komponenter av hög kvalitet säkerställer stabil drift och låg felfrekvens |
|
Certifieringsstandarder |
ISO-certifieringsstandarder |
1. 7-stegs temperaturkontroll teknologisystem, som kombinerat med temperaturfältet dinite element analys, för att säkerställa full lek till prestanda fördelar av olika isoleringsmaterial.
2. Isoleringssystemet är baserat på JUCEG Insulation pappersteknologi.
3. Lågt buller: Unika bullerreducerande åtgärder antas i olika delar för att säkerställa att bullerkontrollen är bättre än de nationella standarderna.
JUCEG:s 35kV trefasiga oljenedsänkta transformator är gynnsam för att möta sommarens effekttoppkrav och är lämpliga för distributionsnätverk med höga belastningshastigheter under höga temperaturer och platser med stötbelastning och kontinuerliga överbelastningskrav. Såsom stål, metallurgisk industri, järnvägstransport, kraftverk, vattenkraftverk, etc.
|
Betygsatt Kapacitet |
Spänningskombination och uttagsområde |
Vektor Grupp |
Lastförlust kW |
lastförlust kW (75C) |
Ingen belastning nuvarande % |
Kortslutning impedans % |
||
|
högspänning |
Högspänning tappområde |
Låg spänning kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5 % |
0.4 |
Dyn11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Aspekt |
33kV distributionstransformator |
35kV distributionstransformator |
|
Nominell spänning |
33kV (vanligt i många IEC-baserade system) |
35kV (ofta den högsta utrustningsspänningen Um i IEC-standarder) |
|
Högsta spänning för utrustning (Um) |
Upp till 36kV |
36–40,5 kV (ger rörelsemarginal) |
|
Vanligt bruk |
Används i primär eller sekundär distribution, t.ex. nedtrappning 132/66 kV till 33 kV, eller 33 kV till 11/0,4 kV |
Liknande användning i nätverk med 35 kV nominell spänning (vanlig i Kina och delar av Asien) |
|
Typiska betyg |
500kVA–20MVA+, oljesänkt eller torrtyp |
Nästan identiska betyg och typer |
|
Isolering & BIL |
Blixtimpulser tål cirka 170–200kV |
Något högre, matchar 35kV-klassen |
|
Standarder |
IEC60076, IEEE/ANSI; vanligt i Indien, Storbritannien, Mellanöstern, Afrika |
IEC60076(Um=36kV klass); används i Kina och vissa asiatiska regioner |
|
Ansökningar |
Transformatorstationer i städer/på landsbygden, industrianläggningar, kommersiella komplex, förnybara steg upp/ned |
Samma applikationer för nät standardiserade till 35kV |
|
Fysisk storlek och kostnad |
Mycket lik 35kV-enheter |
Något större eller dyrare på grund av högre isoleringsnivå |
|
Effektivitet & förluster |
Optimerad för effektivitet hela dagen och låga förluster |
Samma effektivitetsfokus |
