S11 S13 1000kVA Oljenedsänkt transformator

JUCEG är ledande tillverkare och leverantörer av S11 S13 1000kVA oljesänkta transformatorer – och erbjuder OEM/ODM-tjänster med konkurrenskraftiga fabrikspriser! Den oljesänkta transformatorn S13 är en högkvalitativ energibesparande kraftutrustning som integrerar ultralåga förluster, hög tillförlitlighet, stark miljöanpassning och intelligent kompatibilitet. S13 1000kVA oljesänkt transformator uppfyller inte bara de nuvarande nationella kraven för energibesparing och utsläppsminskning, utan kan också ge långsiktiga ekonomiska fördelar för användarna genom att minska energiförbrukningen och underhållskostnaderna. Med den kontinuerliga uppgraderingen av globala kraftnät kommer S13-serien att spela en viktigare roll i kraftöverförings- och distributionssystem.

Om du letar efter en effektiv, stabil och anpassningsbar oljesänkt transformatorlösning, då kommer JUCEG Electrical att vara din pålitliga partner. Vi har ett professionellt FoU-team och ett komplett eftermarknadsservicesystem, som kan ge dig personliga produkter och professionell teknisk support baserat på dina faktiska applikationsscenarier.

Drag

1. Spolen har en struktur med låg axiell kortslutningskraft. När transformatorn är kortsluten kan den kraftigt minska den axiella kortslutningskraften och avsevärt förbättra förmågan att motstå kortslutning.

2. Alla bultar och muttrar på kåpans yta är gjorda av 304 rostfritt stål, vilket förbättrar transformatorns rostskyddsförmåga.

3. Varje tätningsgummiring antar det bästa gummimaterialet i Kina, vilket avsevärt förlänger livslängden för tätningsgummiringen.

4. Transformatorkroppen antar en högtillförlitlig stödstruktur för att säkerställa tillförlitlig kompression av spolens övre och nedre delar. Hela kroppsstrukturen förbättrar förmågan att motstå kortslutning.

5. Detta minskar inte bara transformatorns tomgångsförlust, utan säkerställer också att kärnflödet inte är mättat när transformatorn arbetar under spänning, så att transformatorns tredje överton är liten.

Diagram 1: Jämförelse utan belastning och belastningsförlust (modell 1000kVA/10kV)

Datakälla: National Power Industry Energy-Saving Transformer Technical Standards

1. Ultralåg energiförlust:

Som visas i diagram 1 minskar S13-serien tomgångsförlusten med cirka 53 % jämfört med S9-modellen och 26 % jämfört med S11-modellen, och lastförlusten minskar också med mer än 6 % jämfört med S11-modellen. Designen med ultralåga förluster skär direkt ner på den långsiktiga energiförbrukningen, sänker elkostnaderna för användarna och minskar koldioxidutsläppen för kraftsystem.

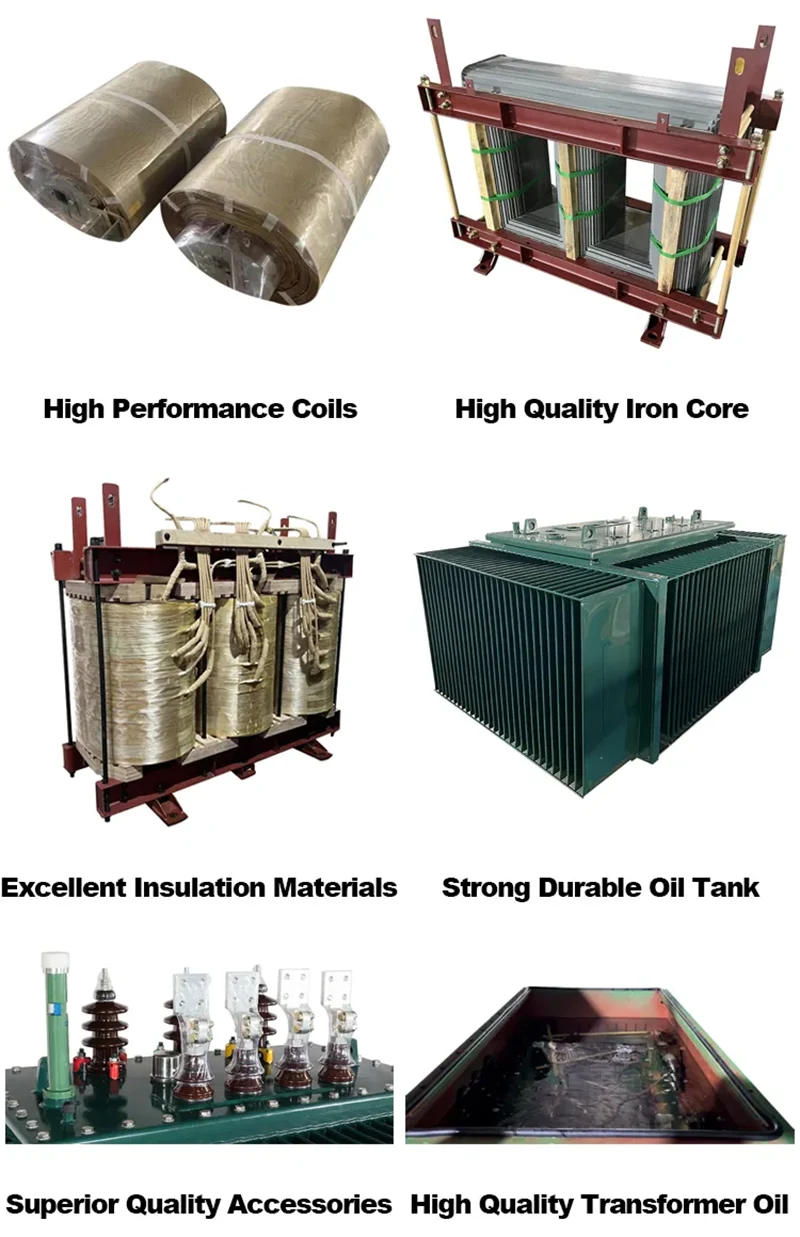

2. Högkvalitativ kiselstålkärna:

S11 S13 1000kVA oljesänkt transformator använder kallvalsade kornorienterade silikonstålplåtar med hög magnetisk permeabilitet och låg järnförlust som kärnmaterial. Kärnan bearbetas med avancerad steg-varv-staplingsteknik, som minimerar magnetiskt läckage och kärnvibrationer, vilket ytterligare minskar tomgångsförluster och driftsljud (driftsljudet kontrolleras inom 50dB, mycket lägre än den nationella standarden på 65dB).

3. Optimerat isolerings- och kylsystem:

Transformatorn använder högkvalitativ mineralisk isoleringsolja med god termisk stabilitet och isoleringsprestanda, som matchar en förseglad korrugerad oljetankstruktur. Den korrugerade tanken kan automatiskt expandera och dra ihop sig med temperaturförändringen av isoleringsoljan, vilket ger en förseglad underhållsfri drift (livslängden för tätningssystemet är över 20 år). Den optimerade oljekretsdesignen accelererar värmeavledning, vilket säkerställer stabil drift även vid full belastning under lång tid i högtemperaturmiljöer.

4. Stark strukturell robusthet:

Tanken och ramen är gjorda av högkvalitativ kallvalsad stålplåt med rostskyddsbeläggning (epoxizinkrik primer + polyesterfinish), som har utmärkt motståndskraft mot rost, fukt och mekanisk påverkan. Den kan anpassa sig till tuffa utomhusarbetsmiljöer som kustområden med hög luftfuktighet, industriparksdammområden och nordliga lågtemperaturområden (-40 ℃ till 60 ℃ driftstemperaturområde).

5. Intelligent övervakningskompatibilitet:

S11 S13 1000kVA oljenedsänkt transformator är reserverad med installationsgränssnitt för intelligenta övervakningsenheter (såsom oljetemperatursensor, lindningstemperatursensor och partiell urladdningsmonitor). Den kan anslutas till elnätets intelligenta ledningssystem för att realisera realtidsövervakning av oljetemperatur, lindningstemperatur, oljenivå och driftstatus, och skicka ett larm i tid för onormala förhållanden, vilket förbättrar säkerheten och intelligensen vid drift.

Viktiga tillämpningsscenarier

Utformningen av S11 S13 1000kVA oljenedsänkta transformatorer är mycket mångsidig, med hög effektivitet, stabilitet och miljöanpassningsförmåga, vilket gör den lämplig för olika energidistributionsscenarier, inklusive:

1.Industriparker och tunga industriföretag

För tunga industriföretag med stora kraftbelastningar och som kräver långvarig kontinuerlig drift, såsom stål-, kemisk- och mekanisk tillverkningsindustri, är S13 1000kVA Oil Immersed Transformer en idealisk kraftdistributionsutrustning. Dess ultralåga förlust kan minska produktionskostnaderna för energiförbrukning, och dess robusta struktur kan anpassa sig till den komplexa energimiljön på industrianläggningar.

2. Stads- och landsbygdskraftnät

Som en kärnutrustning för omvandling och uppgradering av det nationella energibesparande kraftnätet används den i stor utsträckning i urbana bostadsområden, kraftverk på landsbygden och kommunala offentliga anläggningar. Dess lågljudsdesign uppfyller miljökraven i bostadsområden, och dess energibesparande prestanda överensstämmer med den nationella strategin för "dual carbon".

3. Kraftverk och transformatorstationer

S11 S13 1000kVA Oil Immersed Transformator används som distributionstransformator för värmekraftverk, vattenkraftverk och vindkraftverk, för att möta kraftöverföringsbehoven för medel- och lågspänningsnät. Dess höga verkningsgrad förbättrar kraftverkens totala kraftöverföringseffektivitet. För stora infrastrukturprojekt med höga krav på tillförlitlighet för strömförsörjning, såsom höghastighetsjärnvägar, motorvägsserviceområden och flygplatslogistikparker, kan S13-serien tillhandahålla stabil och kontinuerlig strömförsörjning, och dess förseglade struktur minskar också arbetsbelastningen för underhåll på plats.
