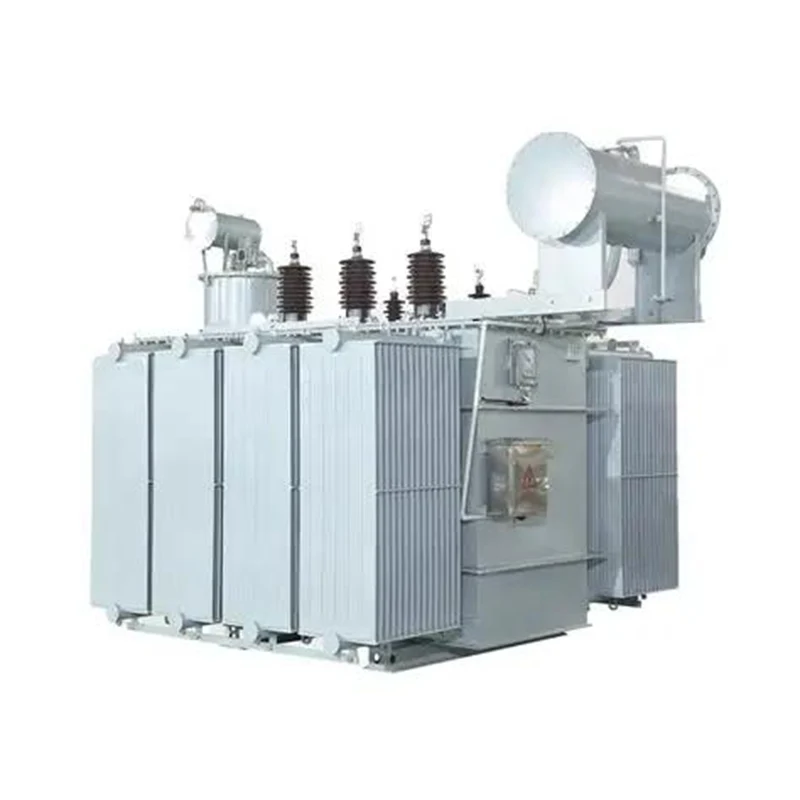

OLTC oljesänkt krafttransformator

Som en professionell högkvalitativ tillverkare av JUCEG OLTC Oil Immersed Power Transformator kommer vi att erbjuda dig den bästa servicen efter försäljning. OLTC gör det möjligt för transformatorn att ändra uttagspositionen under belastning, och därmed justera utspänningen. Detta är särskilt viktigt i situationer som kräver en stabil spänningsförsörjning, såsom områden med betydande spänningsfluktuationer i elnätet eller industriella scenarier med frekventa laständringar. OLTC Oil Immersed Power Transformer använder transformatorolja som isoleringsmedium, som har hög isoleringshållfasthet och effektivt kan isolera spänningarna mellan lindningar och mellan lindningar och den jordade järnkärnan/oljetanken, vilket förhindrar kortslutningsurladdning. Transformatorolja fungerar inte bara som ett isolerande medium utan spelar också en roll för värmeavledning. Den absorberar värmen som genereras under driften av transformatorn, överför värmen genom konvektion till oljetankens vägg och avleder den sedan till luften genom oljetankens vägg, vilket säkerställer att transformatorns temperatur förblir inom det tillåtna intervallet. Järnkärnan är vanligtvis gjord av kiselstålplåtar staplade ihop för att minska virvelströmsförluster och magnetiska hysteresförluster; lindningarna är gjorda av koppar- eller aluminiumtrådar lindade, uppdelade i högspänningslindningar och lågspänningslindningar, och omvandlar den ingående elektriska energin till olika spänningsnivåer av utgående elektrisk energi genom elektromagnetisk induktion.

Hur OLTC Transformers fungerar i praktiken

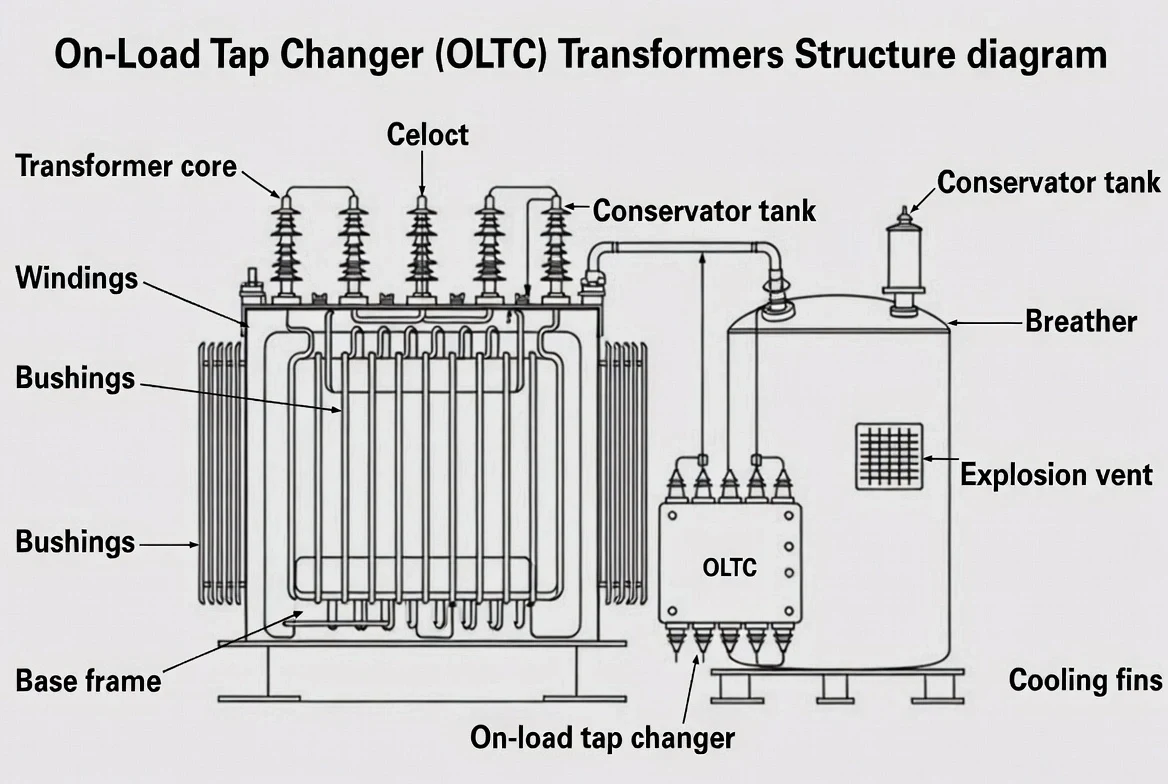

Funktionsprincip

En OLTC fungerar genom att växla mellan uttag kopplade till olika punkter på transformatorlindningen.

Under varje tryckändring:

1. Lastströmmen överförs tillfälligt genom övergångsmotstånd eller reaktorer.

2. Ljusbågsbildning kontrolleras i en isolerad kopplingskammare.

3. Utspänningen justeras utan att matningen avbryts.

Denna kontrollerade process säkerställer stabil spänningsreglering även vid kraftiga belastningsförändringar.

Typiskt spänningskontrollområde

De flesta OLTC-transformatorer erbjuder:

· ±10% spänningsreglering

· Stegstorlekar på 1,25 % eller 1,5 %

· 17 till 33 tapplägen beroende på transformatorkonstruktion

OLTC Oil Immersed Power Transformer’ Dessa parametrar väljs baserat på nätverksplaneringsstudier och förväntat spänningsfall längs transmissions- eller distributionsledningar.

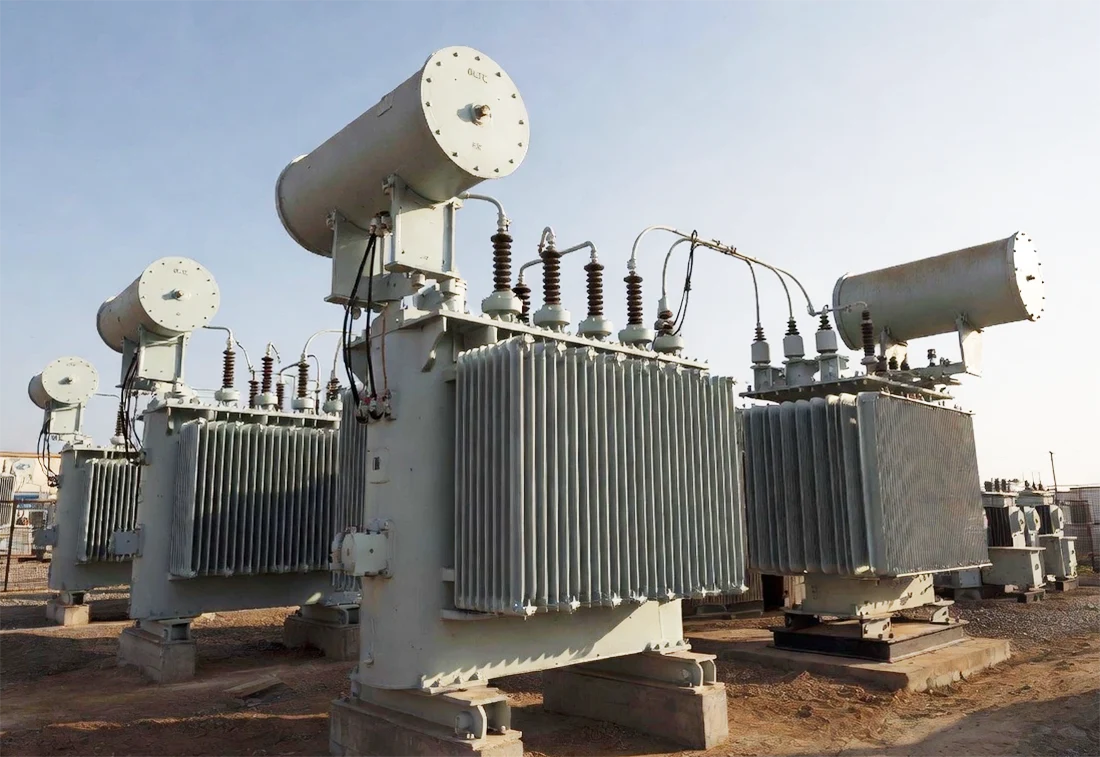

OLTC i högspännings- och elnät

OLTC-transformatorer används i stor utsträckning i:

· Transmissionsstationer (110kV–765kV)

· Sammankopplingspunkter mellan produktions- och lastcentraler

· Industrianläggningar med fluktuerande efterfrågan

· Nättransformatorer för förnybar energi

I dessa elektriska system hjälper OLTC Oil Immersed Power Transformer till att stabilisera spänningen, minska tekniska förluster och säkerställa överensstämmelse med nätspänningsgränser.

Applikationsscenario

I transmissions- och distributionsnäten används OLTC oljenedsänkta krafttransformatorer för att reglera spänningen och säkerställa kvaliteten på elektrisk energi. Speciellt i långväga kraftöverföring eller områden med betydande spänningsfluktuationer i elnätet är deras spänningsreglerande funktion särskilt viktig. De är lämpliga för industriella tillverkningsanläggningar som kräver stabil spänningsförsörjning, såsom stål-, kemi- och pappersindustrin. Utrustningen i dessa industrier har höga krav på spänningsstabilitet och OLTC oljesänkta krafttransformatorer kan tillgodose deras behov. I förnybara energisystem som sol- och vindenergi används OLTC Oil Immersed Power Transformer för att synkronisera den instabila uteffekten med elnätet. Det kan hjälpa till att hantera den instabila effektuttaget och säkerställa sammankopplingen av förnybara energisystem med traditionella kraftsystem.
